Front Crankshaft Seal: Service and Repair
Removal

2ZR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: REMOVAL

REMOVAL

1. REMOVE ENGINE UNDER COVER RH
2. REMOVE NO. 2 CYLINDER HEAD COVER See: Powertrain Management/Ignition System/Ignition Coil/Service and Repair/Removal

3. REMOVE FAN AND GENERATOR V BELT See: Drive Belts, Mounts, Brackets and Accessories/Drive Belt/Service and Repair/Removal

4. REMOVE CRANKSHAFT PULLEY

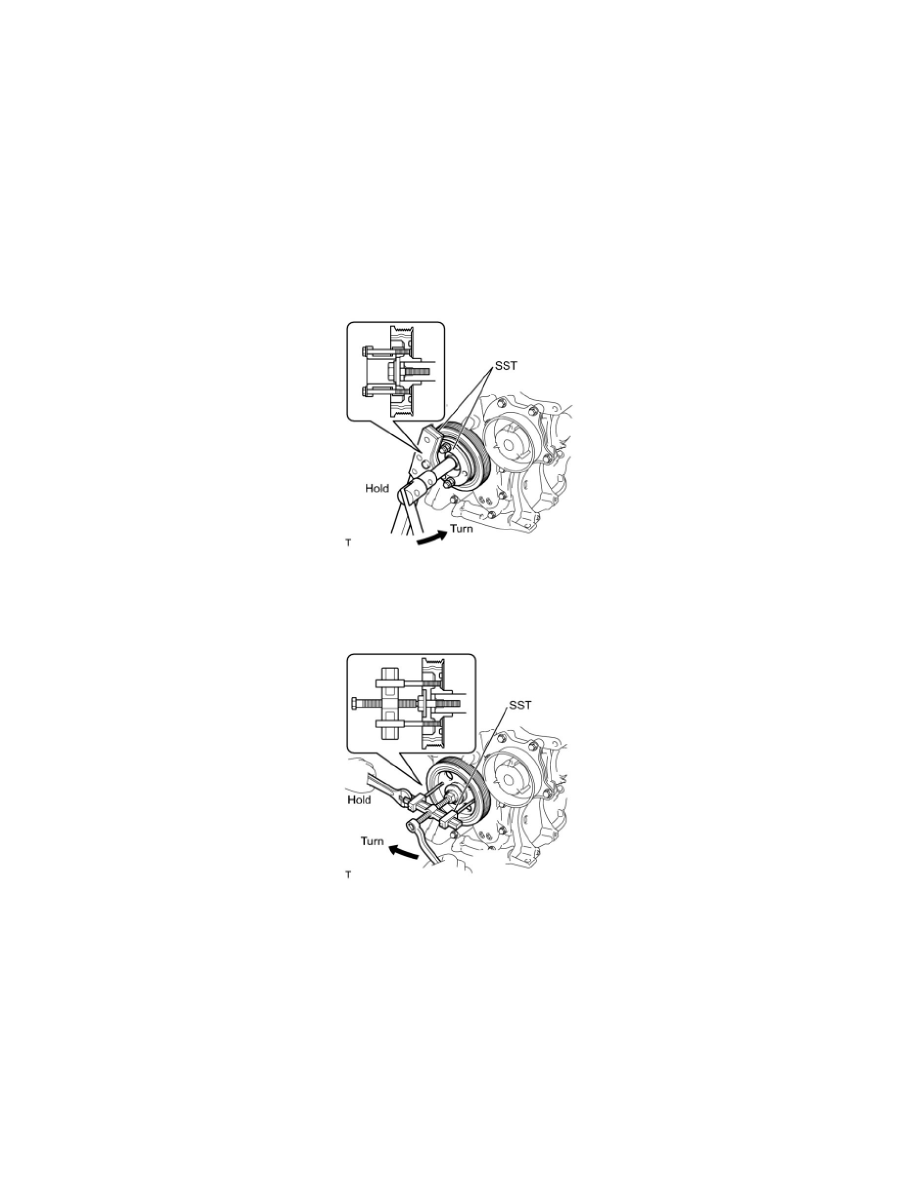

(a) Using SST, hold the pulley in place and loosen the pulley bolt.

SST: 09213-58013
91651-60855
SST: 09330-00021

(b) Using SST, remove the pulley bolt and pulley.

SST: 09950-50013
09951-05010
09952-05010
09953-05020
09954-05021
