Oil Cooler: Service and Repair

Engine Oil Cooler

REMOVAL
NON-TURBO AT MODEL

1. Lift-up the vehicle.
2. Remove the under cover.
3. Drain the engine oil.
4. Drain engine coolant.
5. Remove the water by-pass pipe between oil cooler and water pump.
6. Remove the engine oil filter.

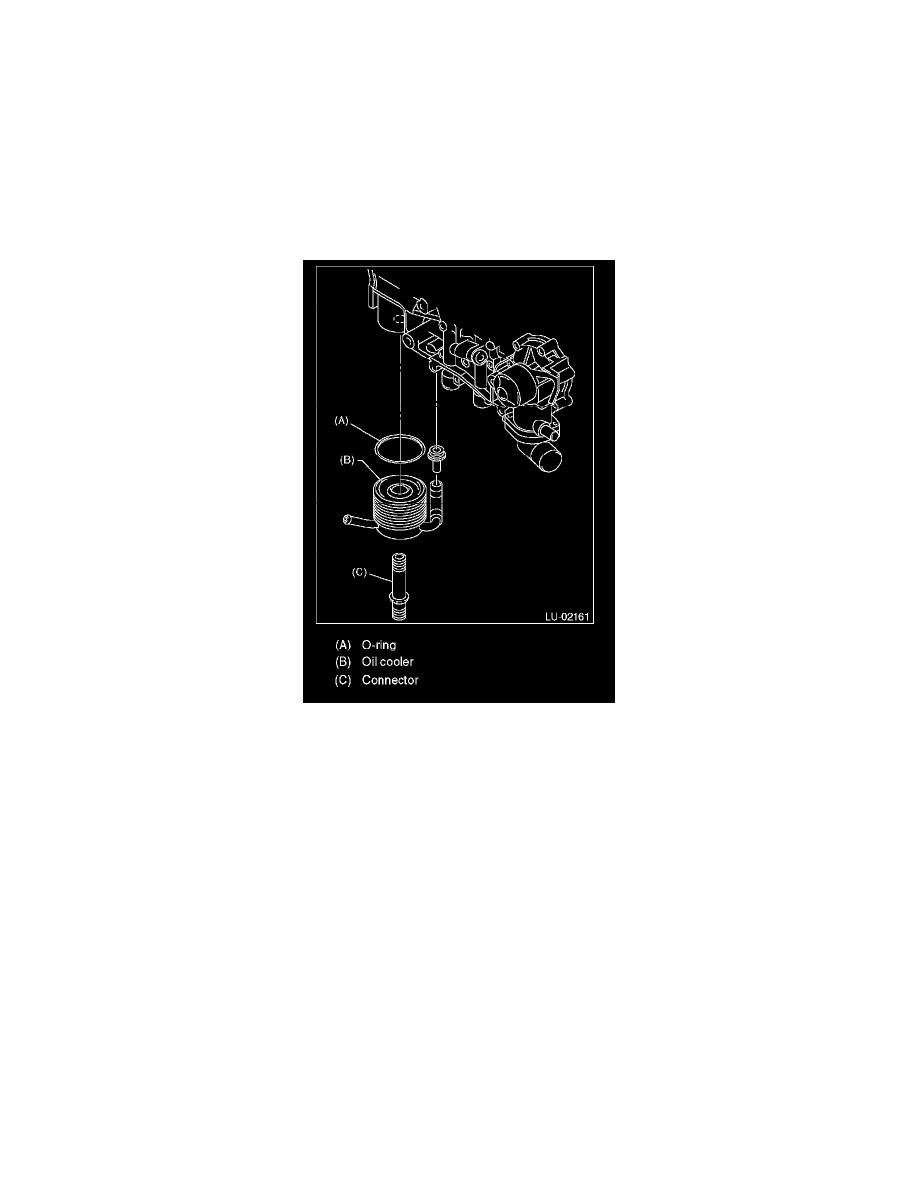

7. Remove the connector and remove the oil cooler.

TURBO MODEL

1. Lift-up the vehicle.
2. Remove the undercover.
3. Drain the engine oil.
4. Drain engine coolant.
5. Remove the water by-pass pipe between oil cooler and water pump.
6. Remove the engine oil filter.
7. Remove the connector and remove the oil cooler.
8. Remove the adapters (1) and (2).
