Subaru Workshop Service and Repair Manuals

Fuel Door: Service and Repair

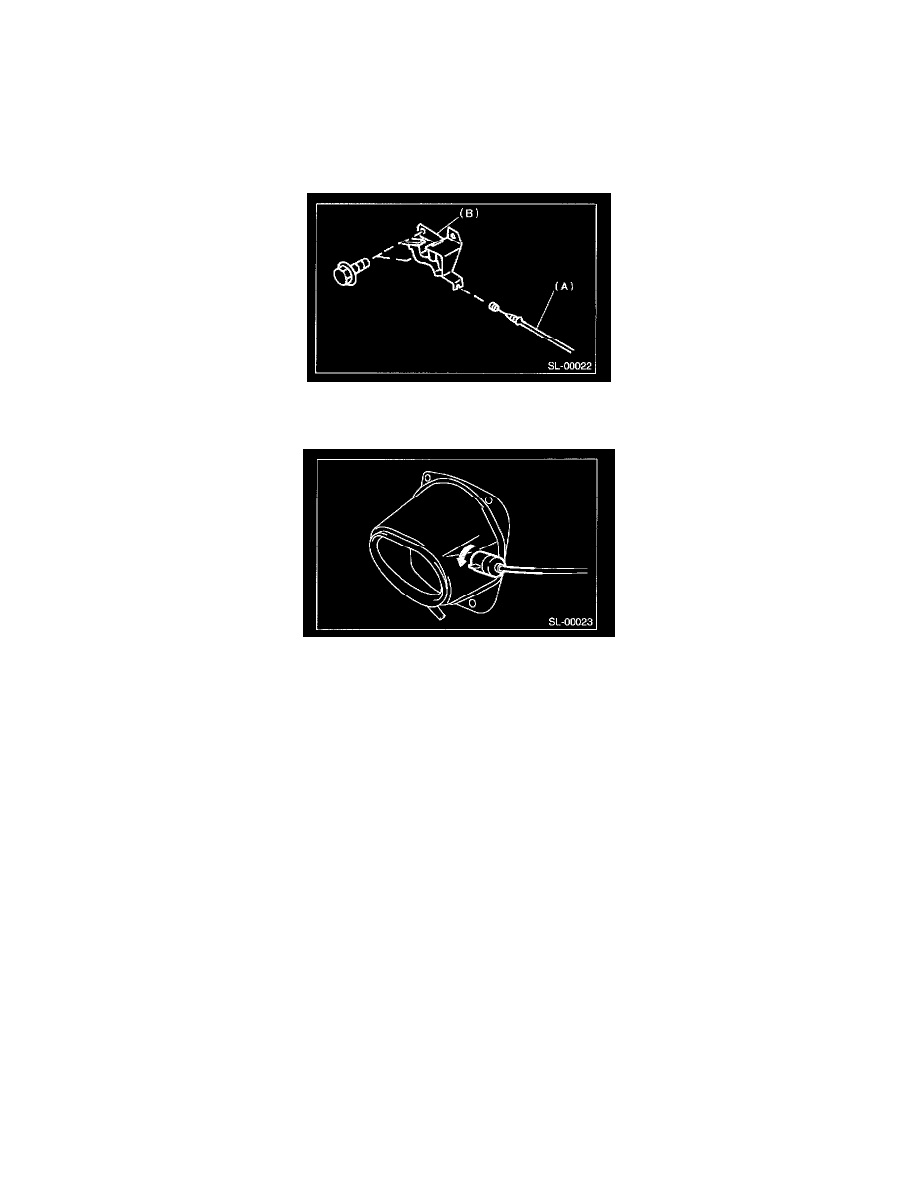

FUEL FLAP OPENER

REMOVAL

1. Remove the rear seat.
2. Remove the center pillar lower trim and side sill cover. Remove the rear pillar lower trim. Pull back the floor mat.
3. Remove the right rear quarter trim. Remove the clip holding the cable.

4. Remove the bolt. Remove the opener pull handle.
5. Remove the cable from opener pull handle.

6. Rotate the fuel lock inside the quarter panel to left and remove.

INSTALLATION

Install in the reverse order of removal.
