Sunroof / Moonroof Motor: Service and Repair

REMOVAL

CAUTION:

-

Fully close sunroof when removing sunroof motor.

-

When removing clip, use great care to not damage the roof trim.

1. Completely close the sunroof.
2. Disconnect the ground cable from battery.
3. Remove roof trim.

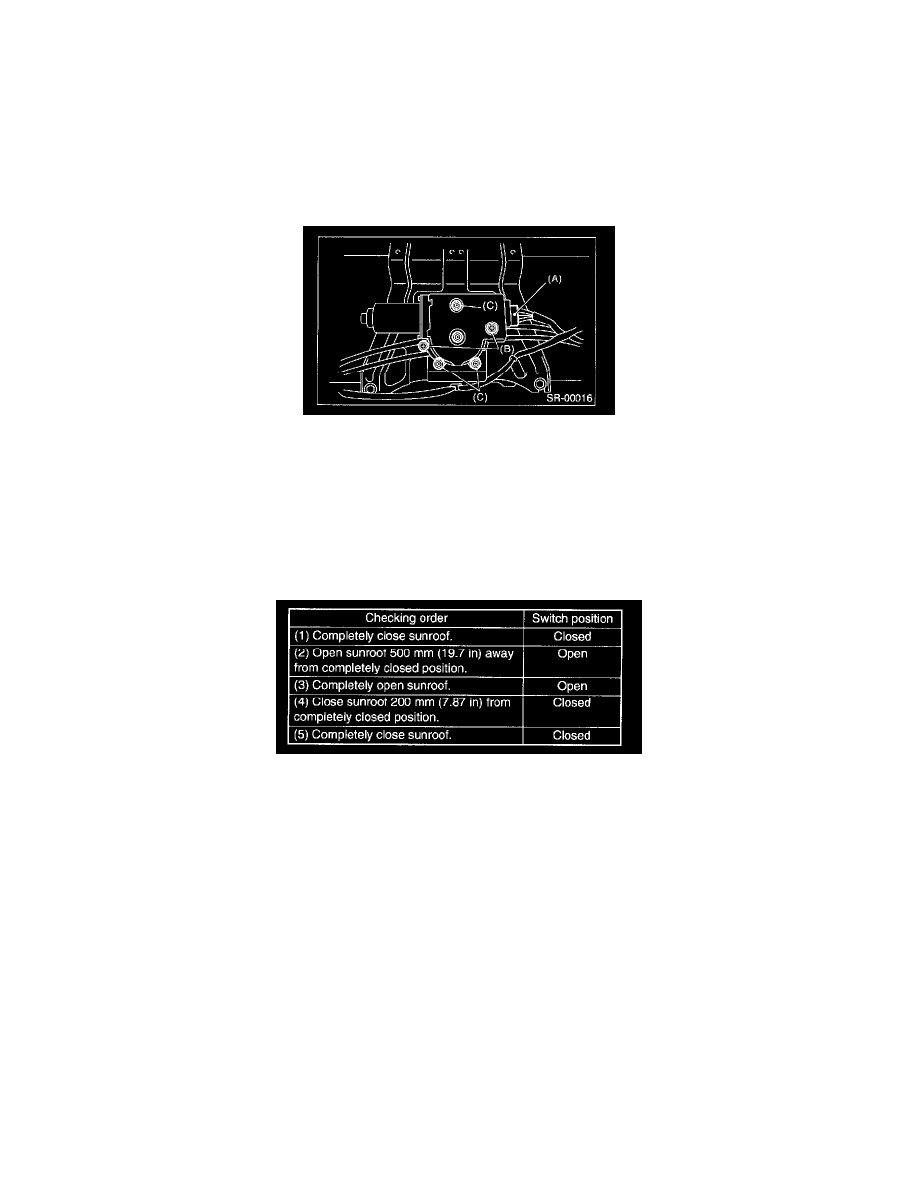

4. Disconnect harness connector (A) and remove sunroof motor mounting screw (B) and nut (C).

INSTALLATION

CAUTION:  Be careful not to move the sunroof cable when installing sunroof motor.

1. Install sunroof motor.
2. Connect sunroof motor harness connector and then connect battery ground cable.
3. Reset the sunroof motor.

4. Check sunroof operation with the following procedure.
5. Install the roof trim.
