Shifter A/T: Description and Operation

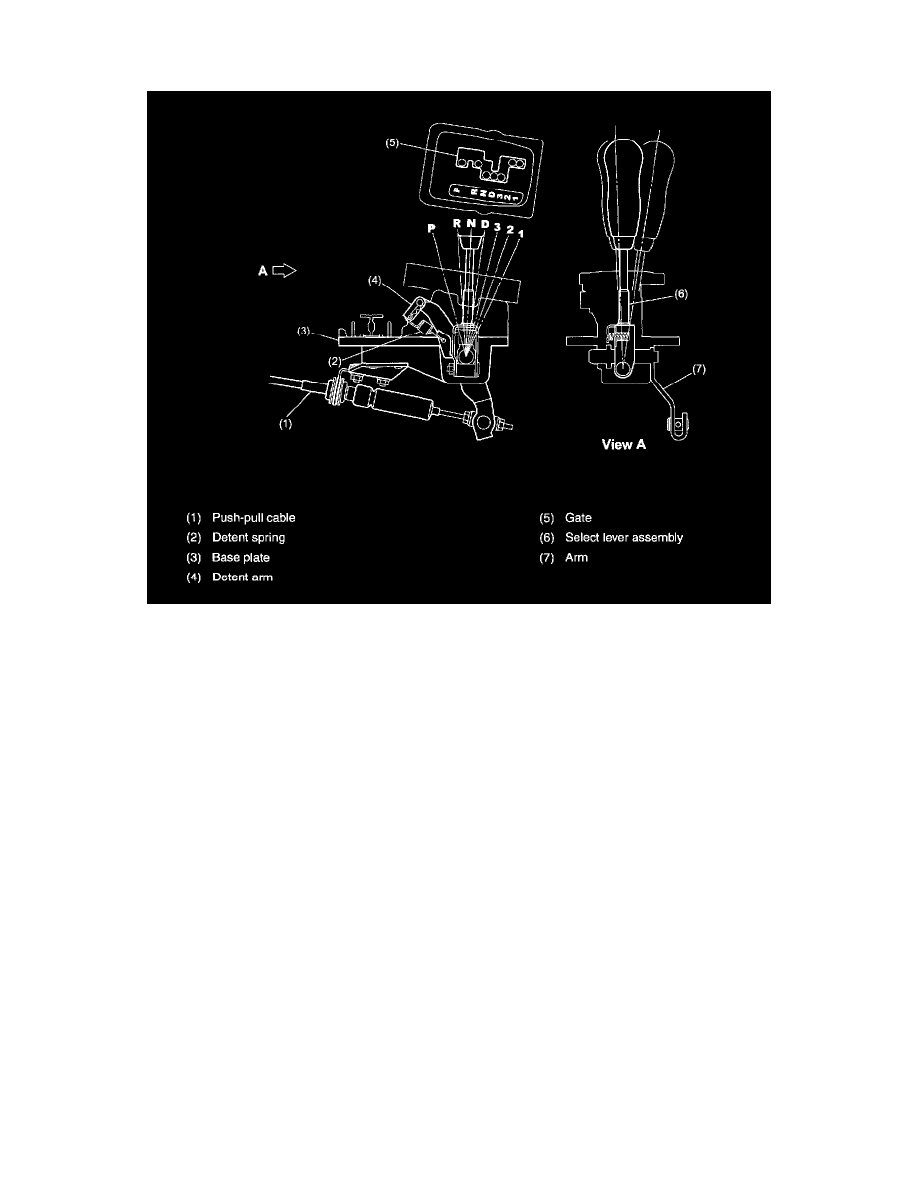

Select Lever

^

The automatic transmission's select lever moves through seven positions.

^

The select lever makes shift direction (longitudinal) movements as well as select direction (lateral) movements. The select lever is guided by a gate
to make these movements.

^

To transmit movements of the select lever to the transmission, a push-pull cable is used.

^

The select lever mechanism has a detent spring and a detent arm. It ensures more precise positioning of the select lever.

^

The select lever base is provided with a shift lock mechanism, N-R lock mechanism (turbo models) and a shift lock release button.
