Subaru Workshop Service and Repair Manuals

Power Door Lock Actuator: Service and Repair
Front Door Latch and Door Lock Actuator Assembly

Front Door Latch and Door Lock Actuator Assembly

REMOVAL

1. Disconnect the ground cable from the battery.
2. Remove the front door trim.
3. Remove the wire from the front inner remote.
4. Remove the sealing cover.
5. Remove the rear sash.

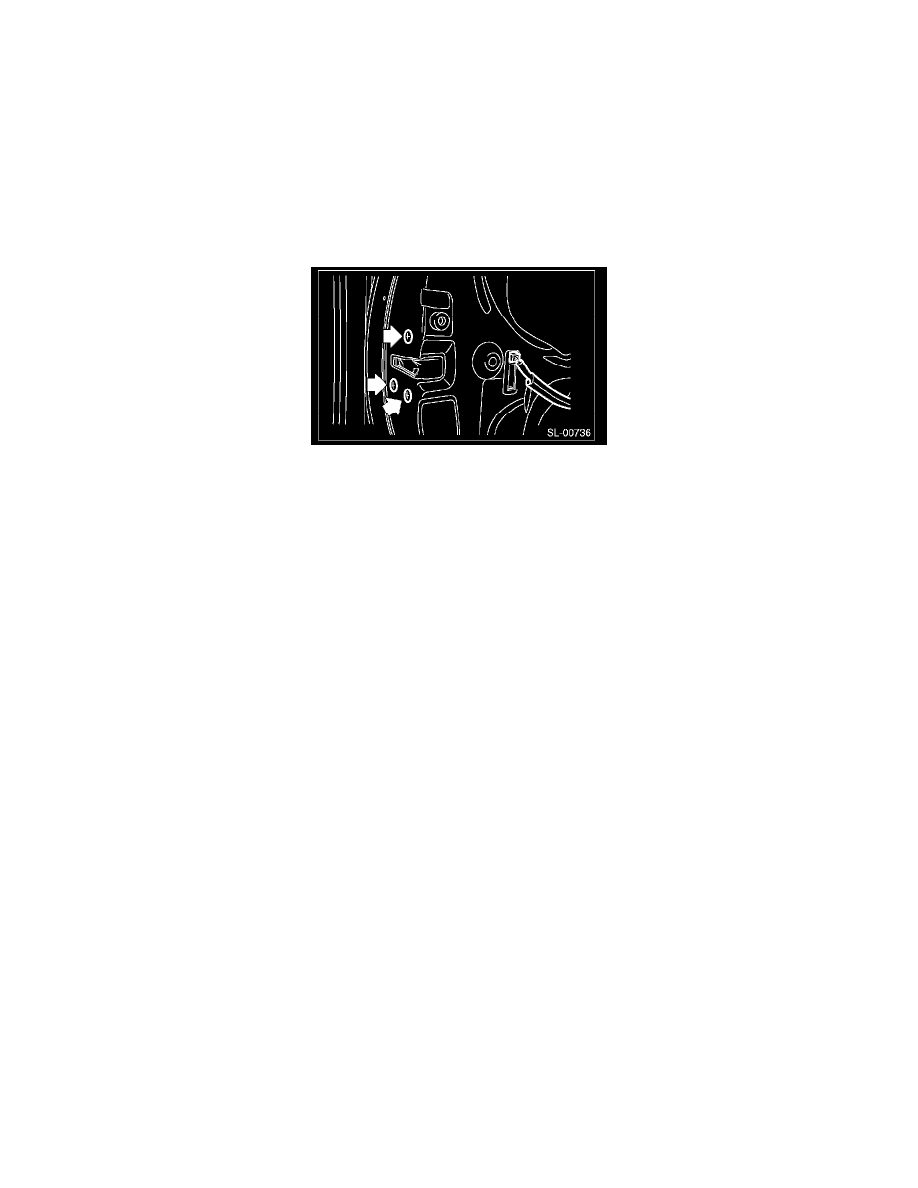

6. Remove the three screws.
7. Disconnect the connectors, and then remove the front door latch and door lock actuator assembly.

INSTALLATION

Install in the reverse order of removal.

Tightening torque:

T1: 6.5 (0.66, 4.8)

T2: 7.5 (0.76, 5.5)

T3: 18 (1.8, 13.3)

NOTE:  Make sure the lock works correctly after installation.
