Brake Master Cylinder: Service and Repair
Disassembly and Assembly

DISASSEMBLY

1. PRECAUTIONS FOR DISASSEMBLING
1. Remove mud and dirt from the surface of brake master cylinder.
2. Prepare tools necessary for disassembly operation, and arrange them neatly on work bench.
3. Clean work bench.

2. DISASSEMBLING PROCEDURE

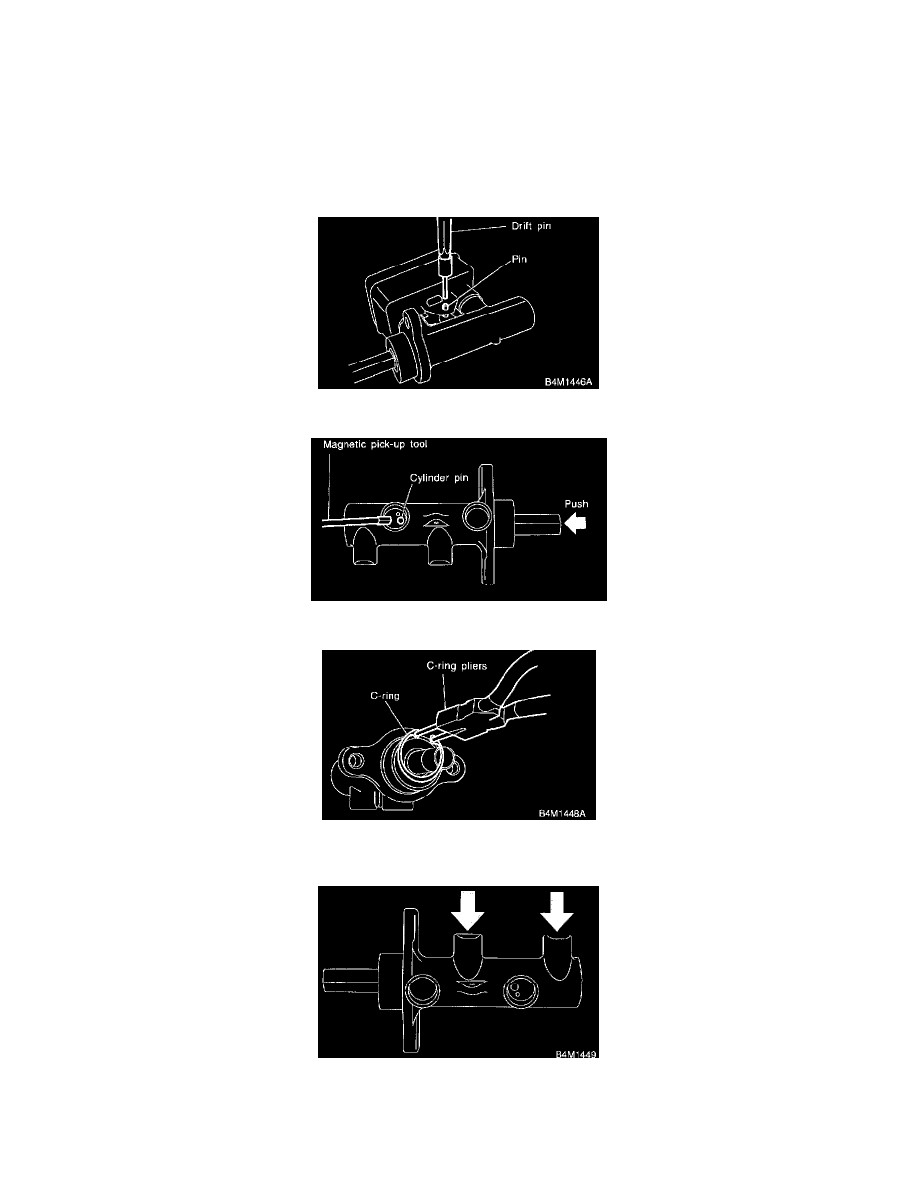

1. Remove pin with drift pin which secures reserve tank to master cylinder.

2. Remove cylinder pin with magnetic pick-up tool while pushing in primary piston.

3. Remove C-ring with C-ring pliers.
4. Gradually supply compressed air via inlet of master cylinder to force piston out.

CAUTION:
-

Piston may jump out from master cylinder.

-

Do not apply excessively high-pressure.
