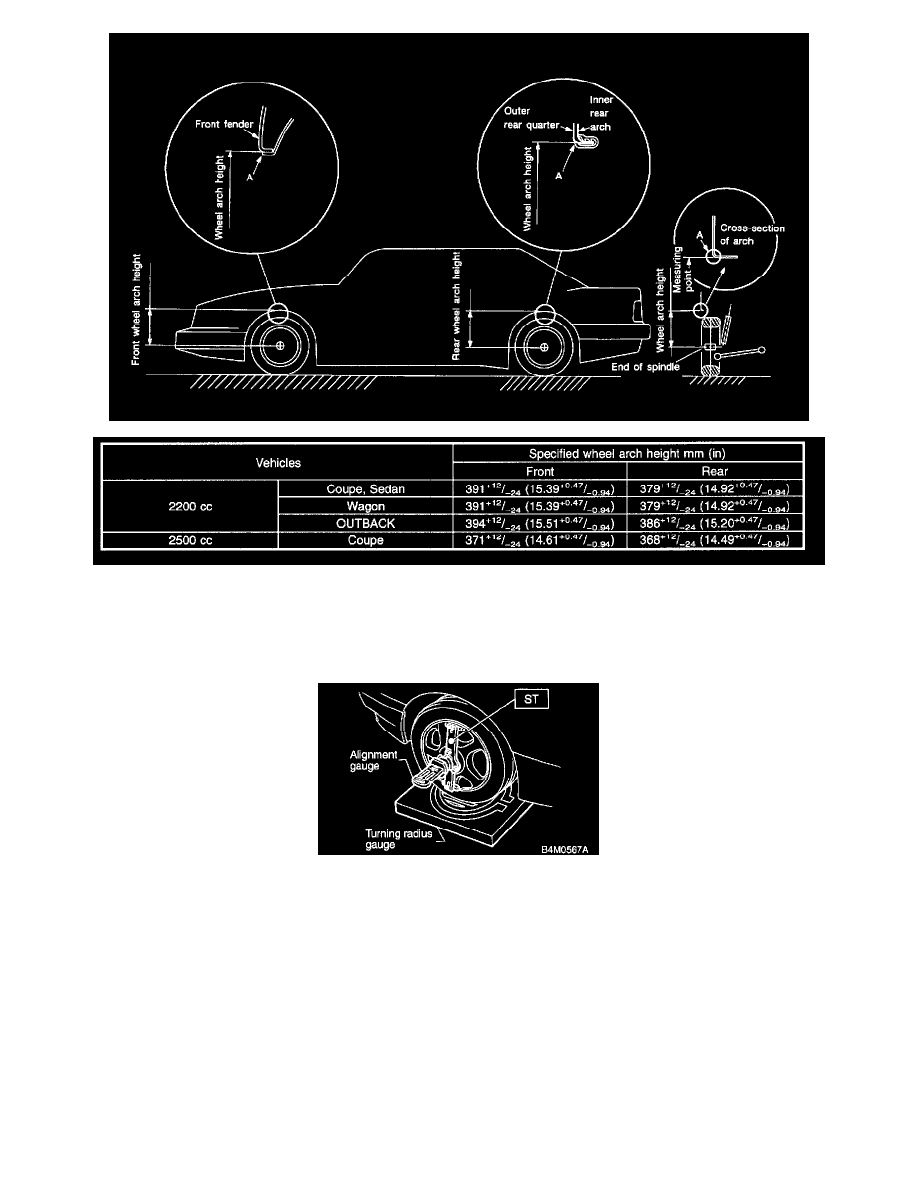

5. Measure distance between measuring point "A" and center of spindle.

Camber (Front And Rear)
^

Inspection
1. Place front wheel on turning radius gauge. Make sure ground contacting surfaces of front and rear wheels are set at the same height.

2. Set ST into the center of the wheel, and then install the wheel alignment gauge.

ST 927380000 ADAPTER

NOTE:  Refer to Specifications for the camber values.

^

Front Camber Adjustment
1. Loosen two self-locking nuts located at lower front portion of strut.

CAUTION:
^

When adjusting bolt needs to be loosened or tightened, hold its head with a wrench and turn self-locking nut.

^

Discard loosened self-locking nut and replace with a new one.
