Subaru Workshop Service and Repair Manuals

Intake Air Duct: Service and Repair
Intake Duct

Intake Duct

REMOVAL

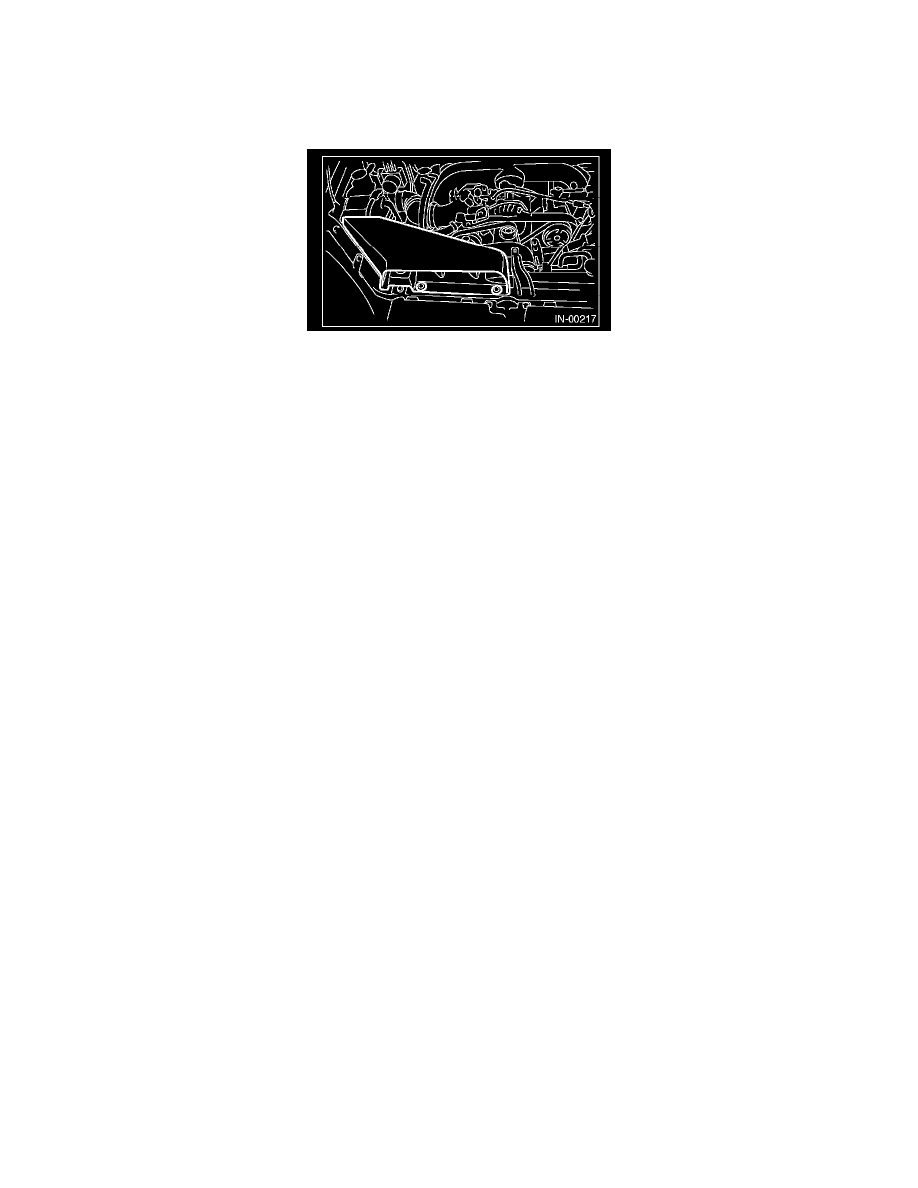

1. Remove the collector cover.

2. Disconnect the ground cable from battery.
3. Remove the intake manifold.
4. Remove the sensor, engine harness and fuel pipe attached to the intake manifold.

5. Remove the intake duct from intake manifold.

INSTALLATION

Install in the reverse order of removal.
