Brake Fluid: Service and Repair

Brake Fluid

INSPECTION

1. Check that brake fluid level remains between "MIN" and "MAX". If out of the specified range, refill or drain fluid. If fluid level becomes close to

"MIN", refill fluid.

2. Check fluid for discoloration. If fluid color has excessively changed, drain the fluid and refill with new fluid.

REPLACEMENT

CAUTION:
^

Be extremely careful not to spill brake fluid. Brake fluid spilt on the vehicle body will harm the painted surface; wash it off quickly if spilt.

^

To always maintain the brake fluid characteristics, replace the brake fluid according to maintenance schedule or earlier than that when used in
severe condition.

^

The FMVSS No. 116, fresh DOT3 or 4 brake fluid must be used.

^

Cover bleeder with waste cloth, when loosening it, to prevent brake fluid from being splashed over surrounding parts.

^

Avoid mixing different brands of brake fluid to prevent degrading the quality of the fluid.

^

Be careful not to allow dirt or dust to get into the reservoir tank.

NOTE:
^

During bleeding operation, keep the brake reservoir tank filled with brake fluid to eliminate entry of air.

^

Brake pedal operation must be very slow.

^

For convenience and safety, two people should do the work.

^

The amount of brake fluid required is approximately 500 m Ohms (16.9 US fl oz. 17.6 Imp fl oz) for total brake system.

1. Either jack-up vehicle and place a safety stand under it, or lift up vehicle.
2. Remove both front and rear wheels.
3. Draw out the brake fluid from master cylinder with syringe.
4. Refill reservoir tank with recommended brake fluid.

Recommended brake fluid: FMVSS No. 116, fresh DOT3 or 4 brake fluid

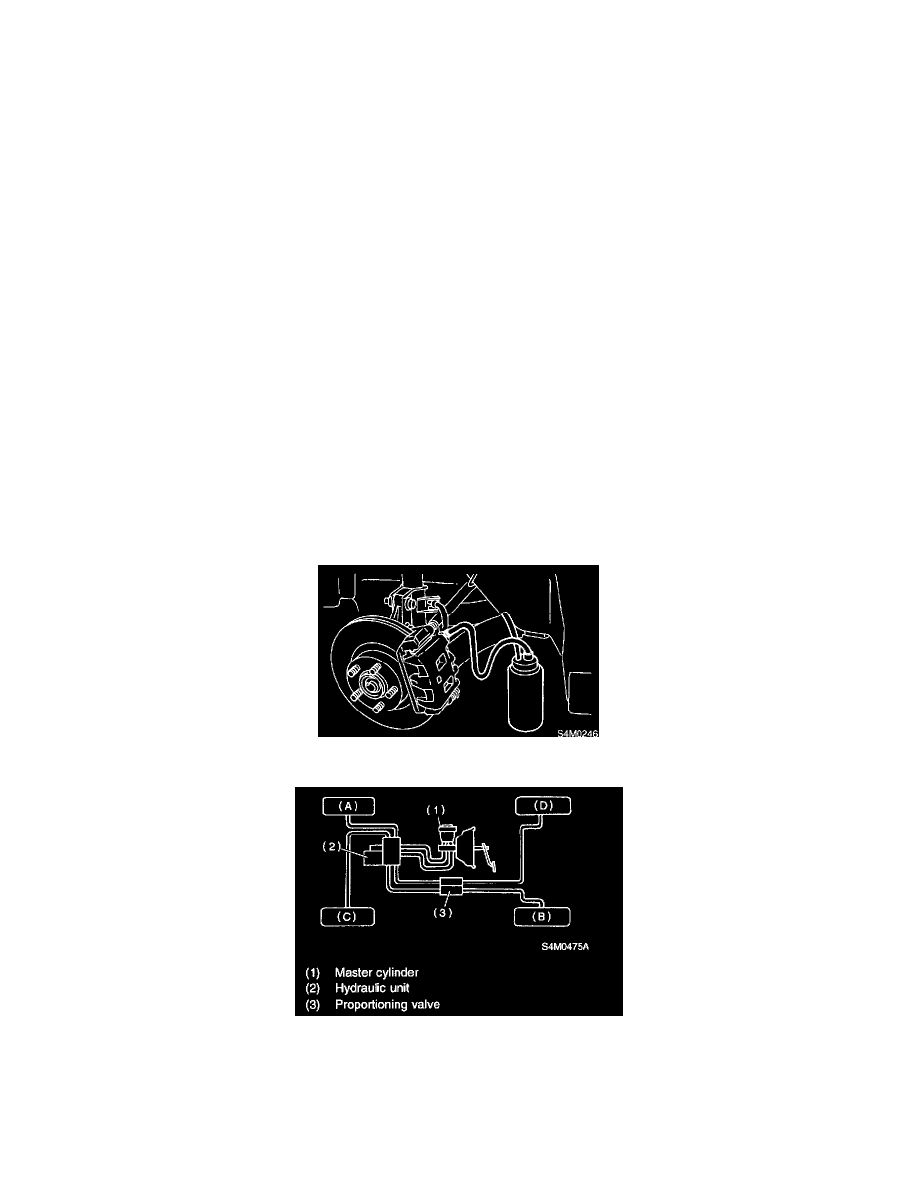

5. Install one end of a vinyl tube onto the air bleeder and insert the other end into a container to collect the brake fluid.

CAUTION: Brake fluid replacement sequence; (A) Front right -> (B) Rear left -> (C) Front left -> (D) Rear right

6. Instruct your co-worker to depress the brake pedal slowly two or three times and then hold it depressed.
7. Loosen bleeder screw approximately 1/4 turn until a small amount of brake fluid drains into container, and then quickly tighten screw.
8. Repeat steps 6) and 7) above until there are no air bubbles in drained brake fluid and new fluid flows through vinyl tube.
