1. Park the vehicle on a level surface.
2. Set the vehicle under curb weight condition. (Make the luggage compartment empty, install the spare tire, jack and service tools, and top up the

fuel tank.)

3. Set the steering wheel in a straight-ahead position, and stabilize the suspensions by moving the vehicle straight more than 5 m (16 ft).

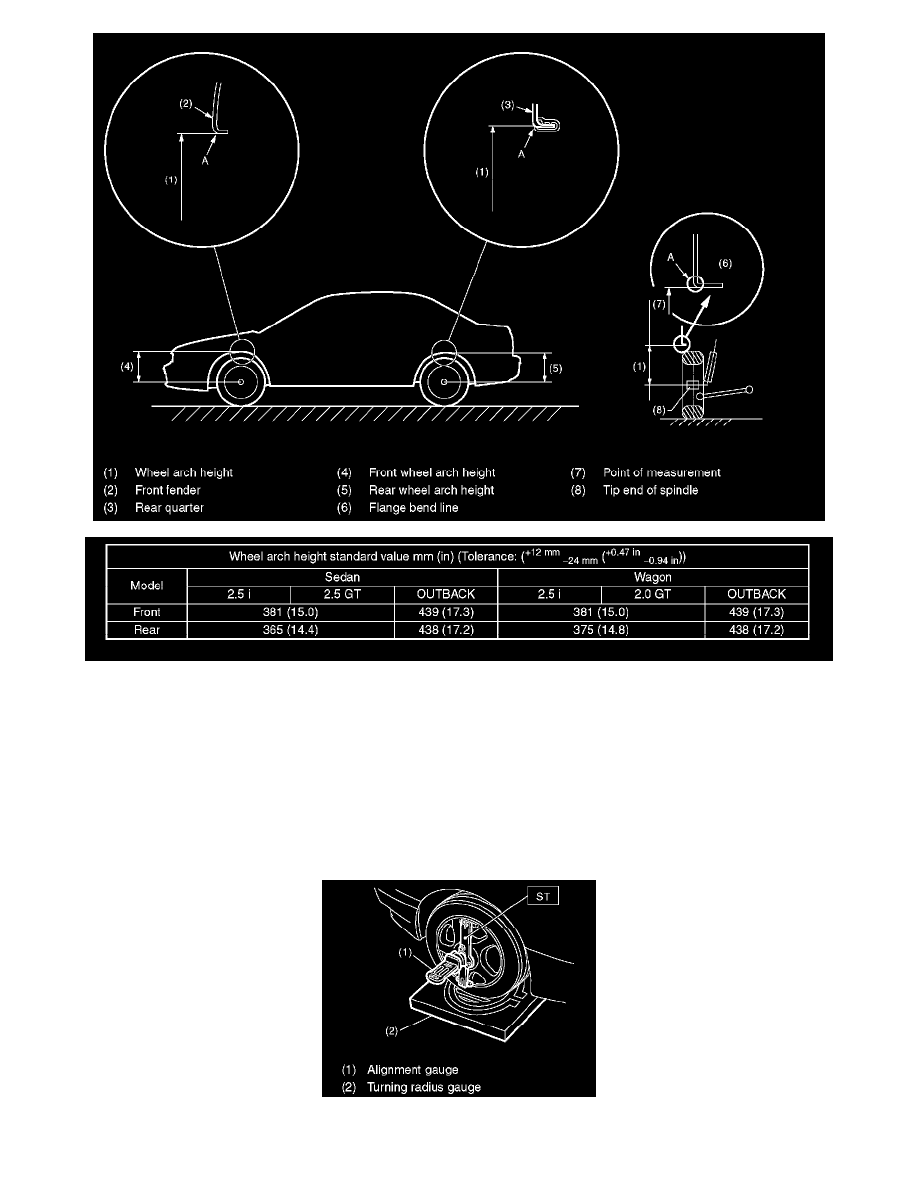

4. Suspend a thread from wheel arch (point A in the figure below) to determine the point directly above the center of wheel.
5. Measure the distance between the point A and the center of wheel.

CAMBER

INSPECTION
1. Place the front wheel on turning radius gauge. Make sure the ground contacting surfaces of front and rear wheels are set at the same height.

2. Set the ST into the center of wheel, and then set the wheel alignment gauge.

ST 927380002 ADAPTER
