Subaru Workshop Service and Repair Manuals

Intake Manifold: Service and Repair
Removal and Installation

INTAKE MANIFOLD

REMOVAL

1) Release fuel pressure.

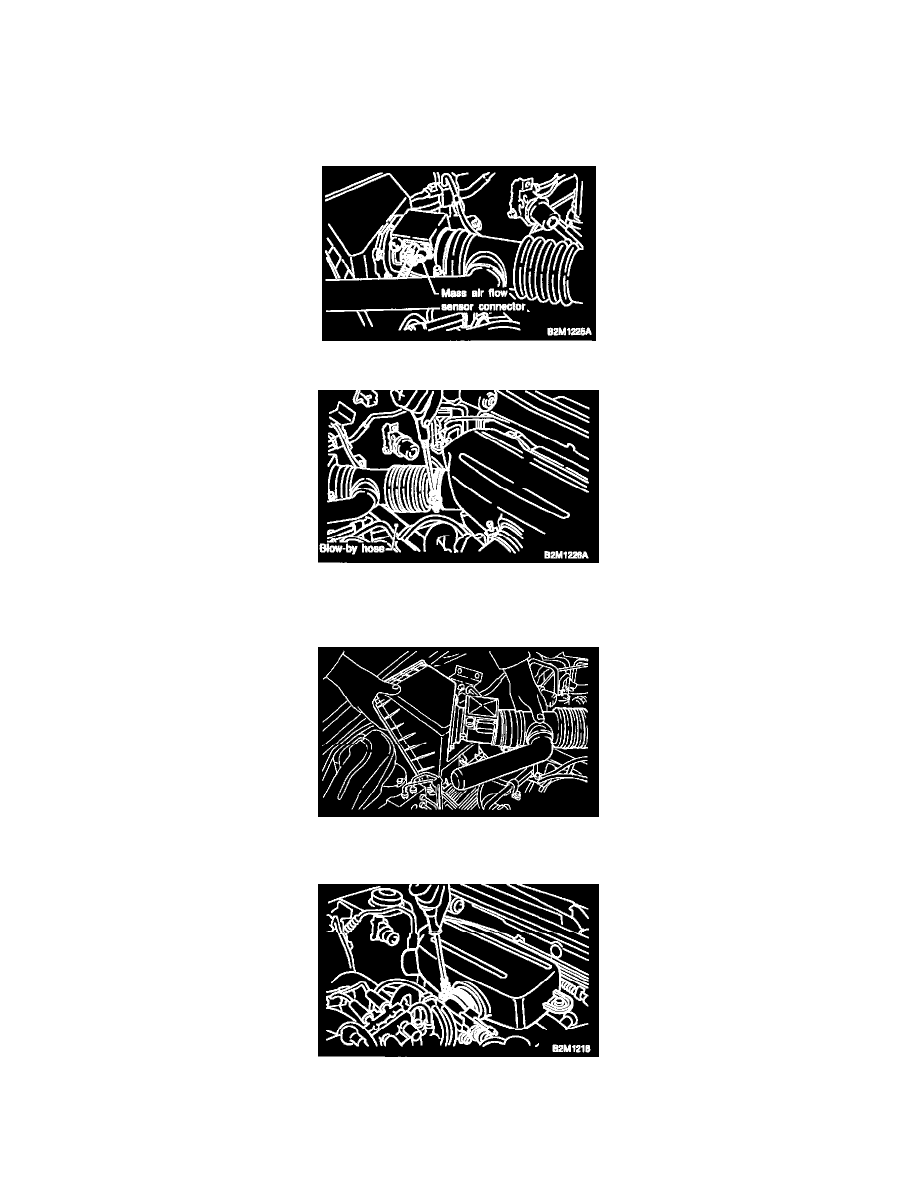

2) Disconnect connector from mass air flow sensor.

3) Loosen clamp which connects air intake duct to air intake chamber.
4) Remove two clips of air cleaner upper cover.
5) Disconnect blow-by hose from air intake duct.

6) Remove air intake duct and air cleaner upper cover as a unit.
7) Remove air cleaner element.

8) Loosen clamp which connects air intake chamber to throttle body.
9) Disconnect air hoses, and remove air intake chamber.
