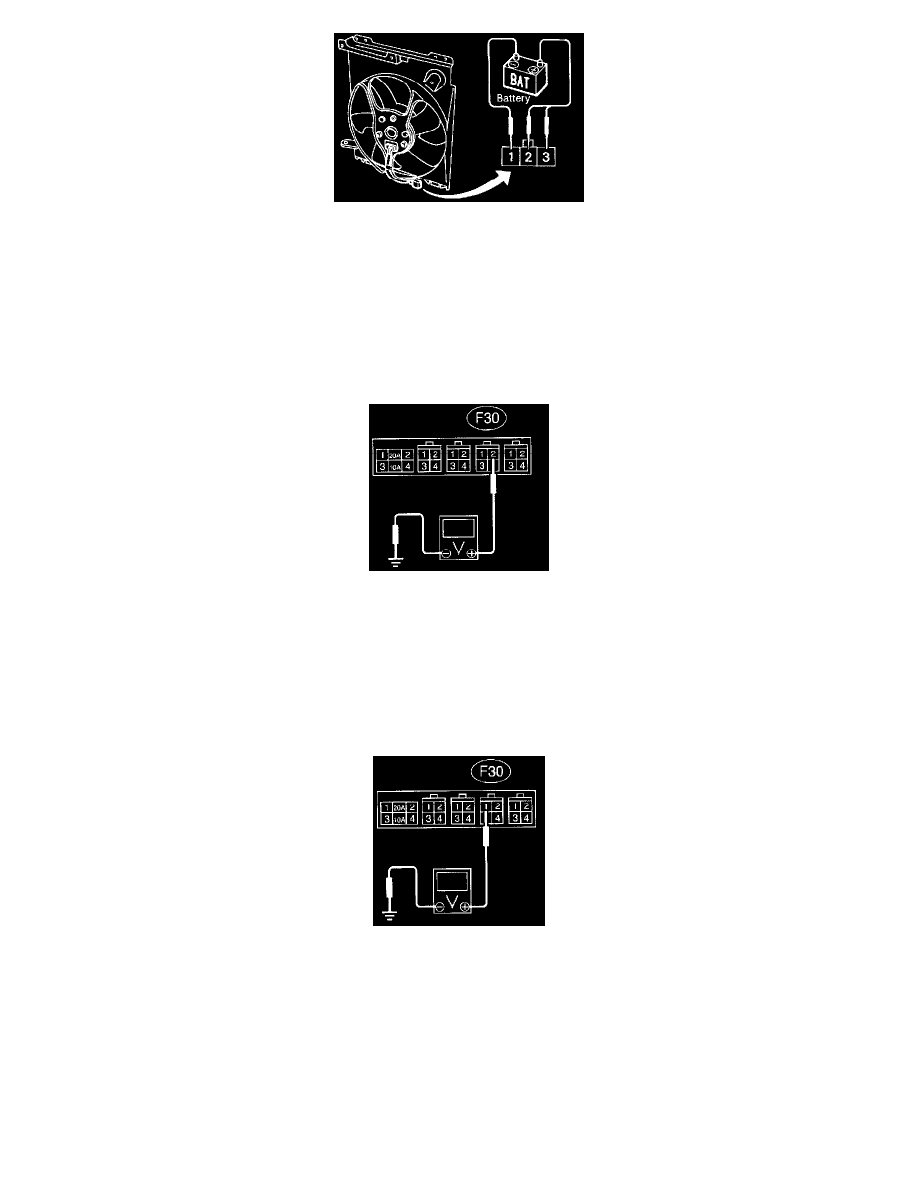

(CHECK) Does the main fan rotate at HI speed?
(YES) Repair poor contact in main fan motor connector.
(NO) Replace main fan motor with a new one.

1C4: CHECK POWER SUPPLY TO MAIN FAN RELAY-2.

1) Turn ignition switch and A/C switch to OFF.
2) Remove main fan relay-2 from A/C relay holder.
3) Measure voltage between main tan relay-2 terminal and chassis ground.

Connector & terminal
(F30) No.2 (+) - Chassis ground (-):

(CHECK) Is voltage more than 10 V?
(YES) Go to step 1C5.
(NO)Go to step 1C6.

1C5: CHECK POWER SUPPLY TO MAIN FAN RELAY-2.

1) Turn ignition switch to ON.
2) Measure voltage between main {an relay-2 terminal and chassis ground.

Connector & terminal
(F30) No. 1 (+) - Chassis ground (-):

(CHECK) Is voltage more than 10 V?
(YES) Go to step 1C8.
(NO) Go to step 1C7.

1C6: CHECK HARNESS CONNECTOR BETWEEN 20 A FUSE AND MAIN FAN RELAY-2 IN NC RELAY HOLDER.

1) Turn ignition switch to OFF.
2) Remove 20 A fuse from A/C relay holder.
3) Measure resistance of harness between 20 A fuse and main fan relay-2 terminal.

Connector & terminal (F27) No.2 (F30) No.2:
