Variable Valve Timing Solenoid: Service and Repair

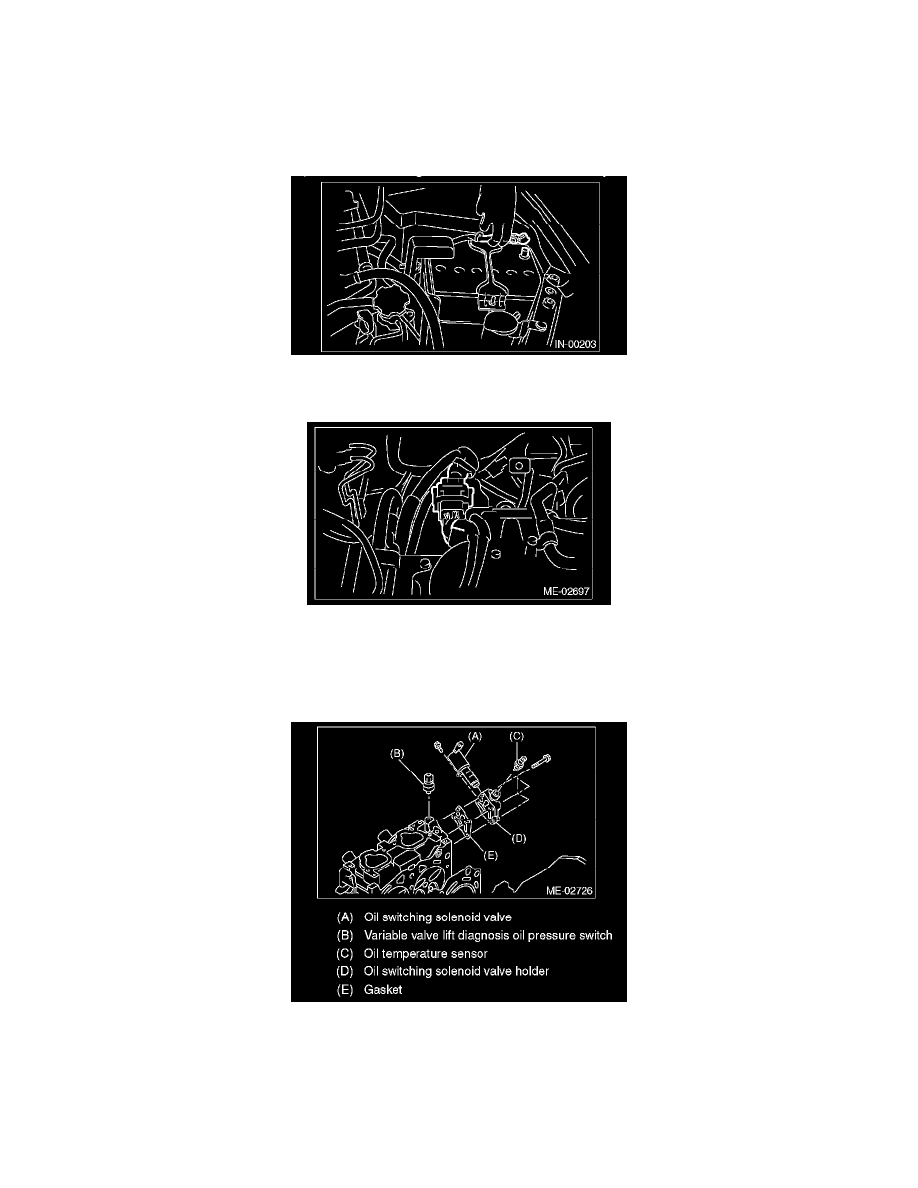

22.Oil Switching Solenoid Valve

A: REMOVAL

1. RH SIDE

1) Disconnect the ground cable from the battery.

2) Remove the air intake chamber.
3) Remove the engine harness connector from the bracket.

4) Disconnect the connector from the oil switching solenoid valve.
5) Remove the oil switching solenoid valve.

  6) Remove the variable valve lift diagnosis oil pressure switch.
  7) Remove the oil temperature sensor.

8) Remove the oil switching solenoid valve holder from the cylinder head.

2. LH SIDE

1) Disconnect the ground cable from the battery.
