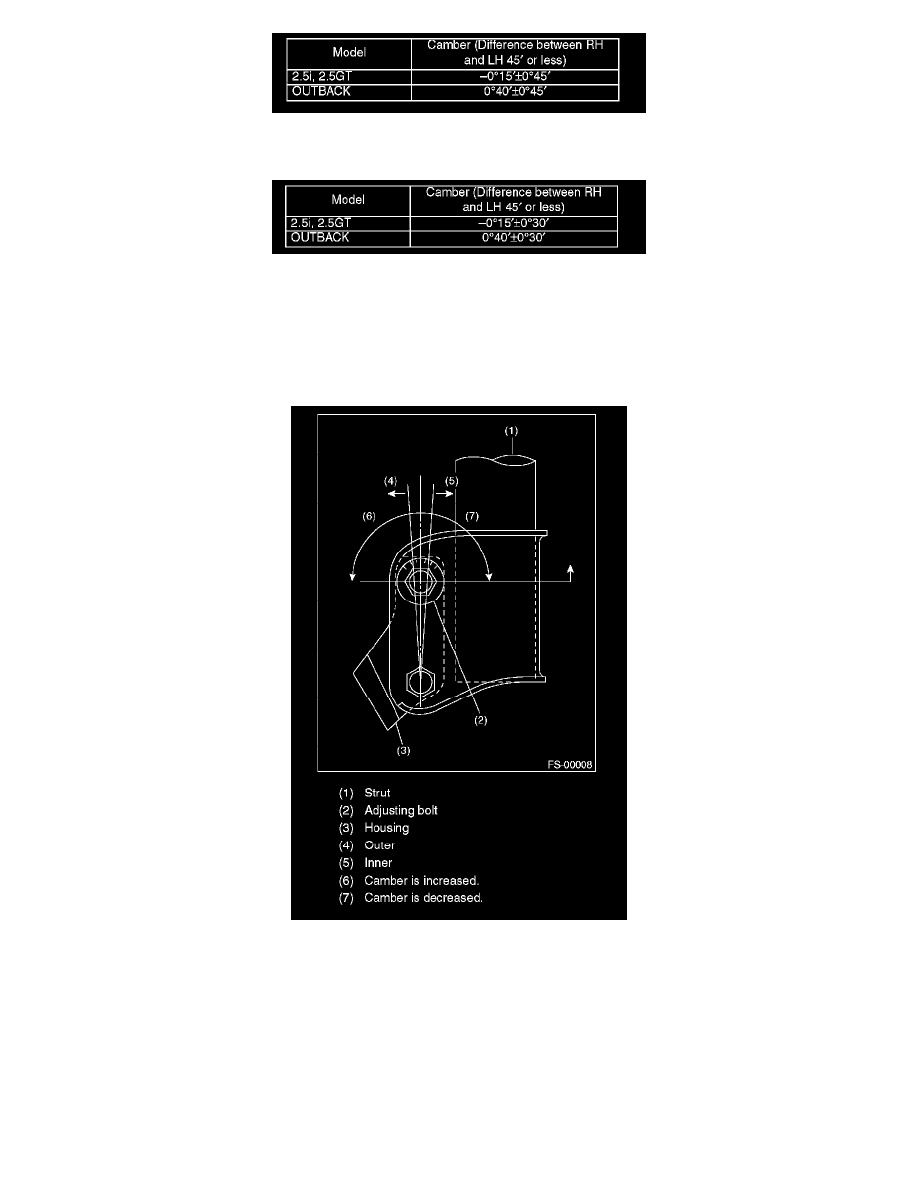

FRONT CAMBER ADJUSTMENT

1. When adjusting the camber, adjust it to the following value.

2. Loosen the two self-locking nuts located at the front lower section of the strut.

NOTE:  When the adjusting bolt needs to be loosened or tightened, hold its head with a wrench and turn the self-locking nut.

3. Turn the camber adjusting bolt so that the camber is set at specification.

NOTE:  Moving the adjusting bolt by one scale changes the camber by approximately 0015'.
