Alignment: Specifications (page 3 of 9)

1. Set the vehicle on a level surface.
2. Set the vehicle to curb weight conditions. (Empty luggage compartment, install spare tire, jack, service tools, and top up fuel tank.)
3. Set the steering wheel in a straight line, then remove the vehicle straight ahead more than 5 m (16 ft) to settle the suspension.

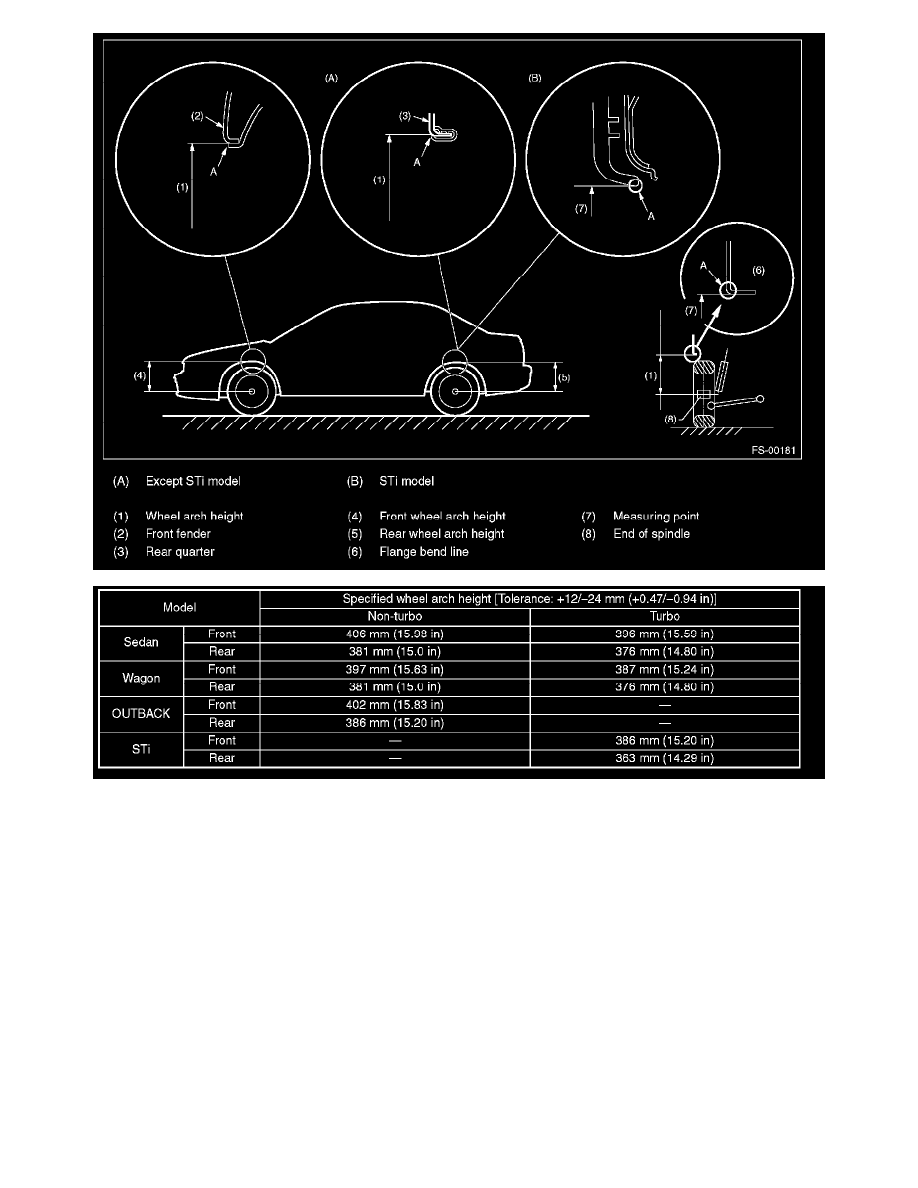

4. Suspend the thread from wheel arch (point A in figure below) to determine a point directly above center of wheel.
5. Measure the distance between measuring point A and center of wheel.

CAMBER

^

Inspection

1. Place the front wheel on turning radius gauge. Make sure ground contacting surfaces of front and rear wheels are set at the same height.
