Wiper Relay: Testing and Inspection

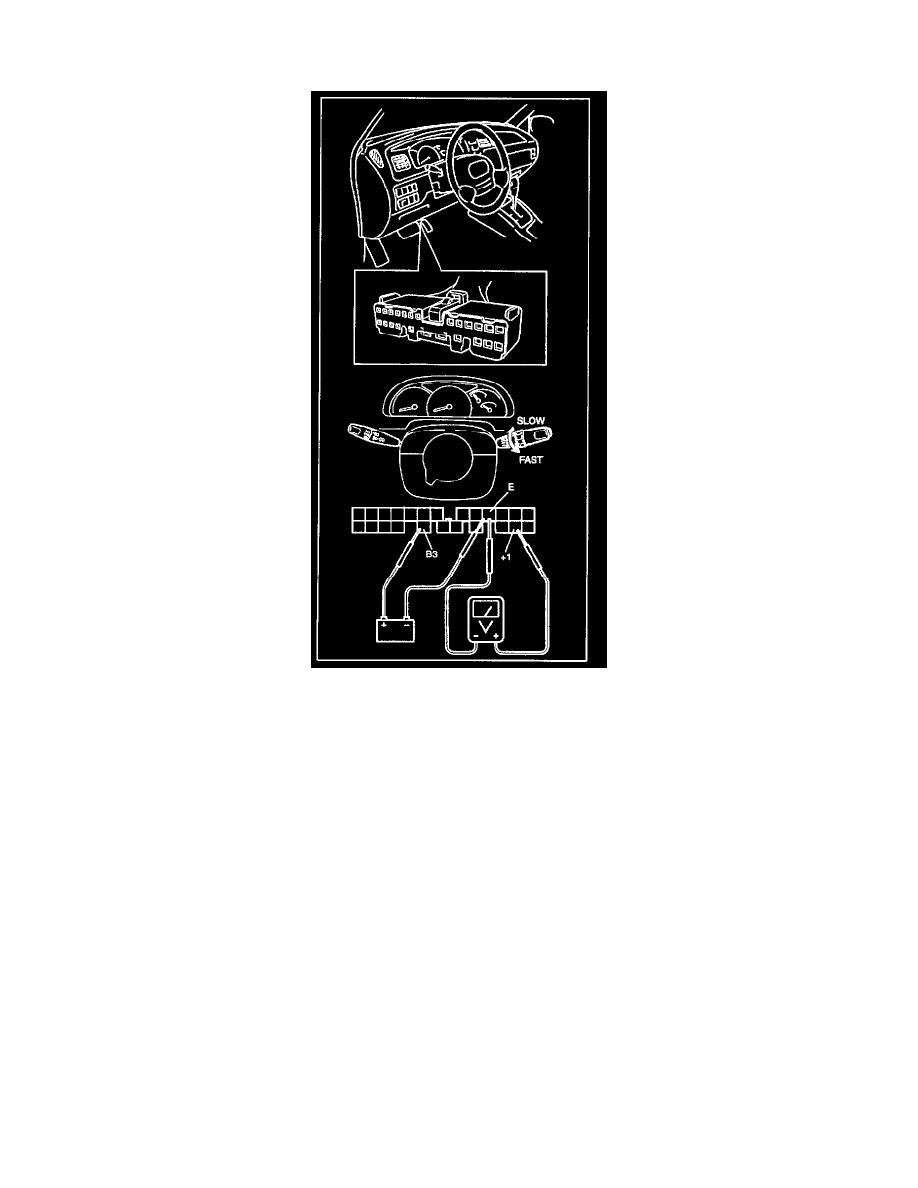

INTERMITTENT WIPER RELAY CIRCUIT

1. Disconnect negative cable (-) at battery.
2. Disconnect combination switch lead wire coupler.
3. Turn the front wiper switch to INT position.
4. Turn the intermittent time control switch to FAST position.
5. Connect battery positive terminal to terminal "B3" and battery negative terminal to terminal "E".
6. Connect voltmeter positive lead to terminal "+1" and negative lead to terminal "E".

Check that the voltmeter indicates the battery voltage (10 - 14 V).
