Knee Diverter: Service and Repair

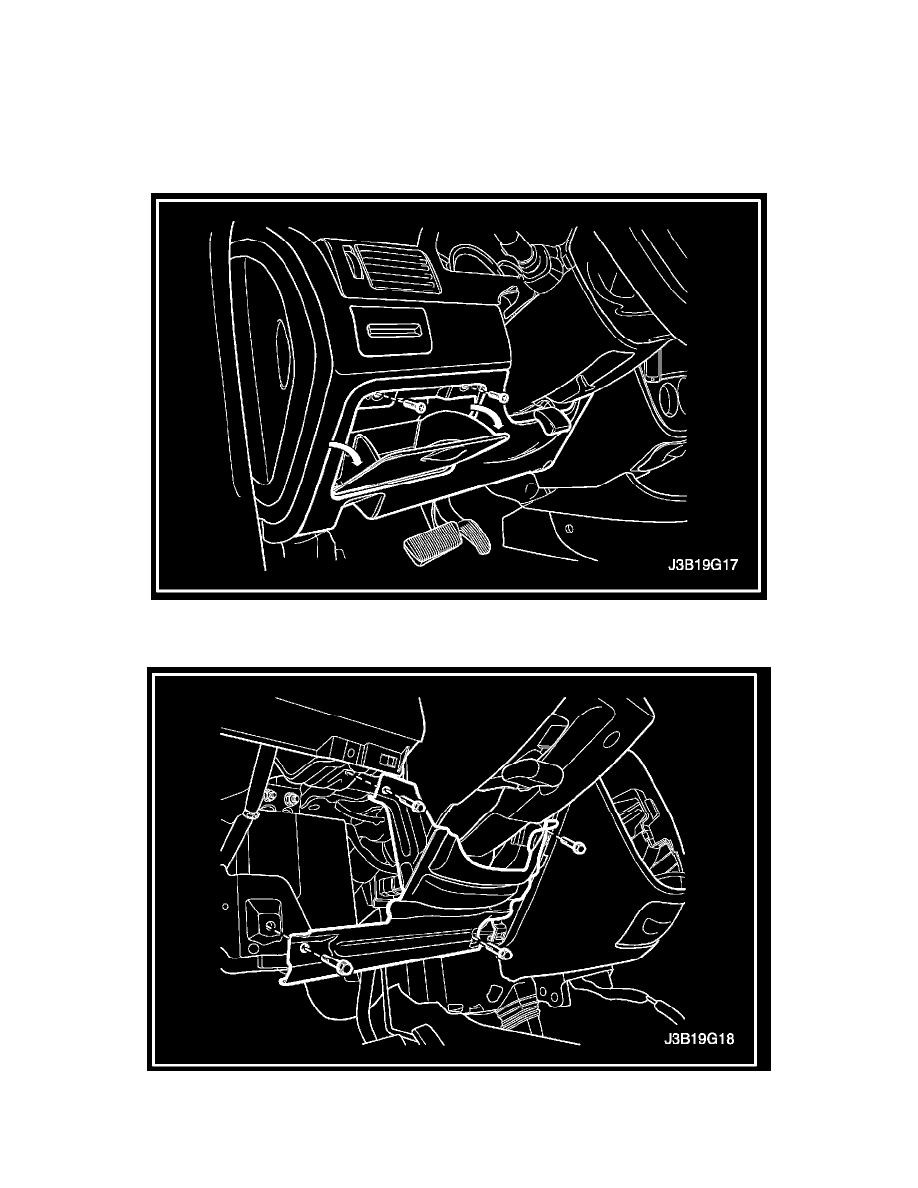

Driver's Side Knee Bolster Removal And Installation

Removal

1. Remove the screws.
2. Separate the hood release cable from the hood latch release handle.
3. Carefully pull the instrument panel under cover until the mounting clips are released and the instrument panel under cover.

4. Remove the bolts from the driver's side knee bolster.
5. Remove the knee bolster.

Installation

1. Install the knee bolster with the bolts.
