Camshaft Sprocket Bolt (5)
-

Tighten to: 80 Nm (60 ft. lbs.).

Cylinder Head (6)
-

Some remanufactured cylinder heads my be supplied with undersized camshafts and bearing shells.

Cylinder Head Reworking Dimension (8)
-

Dimension -a-:
-

Minimum: 132.6 mm (5.2200 inch).

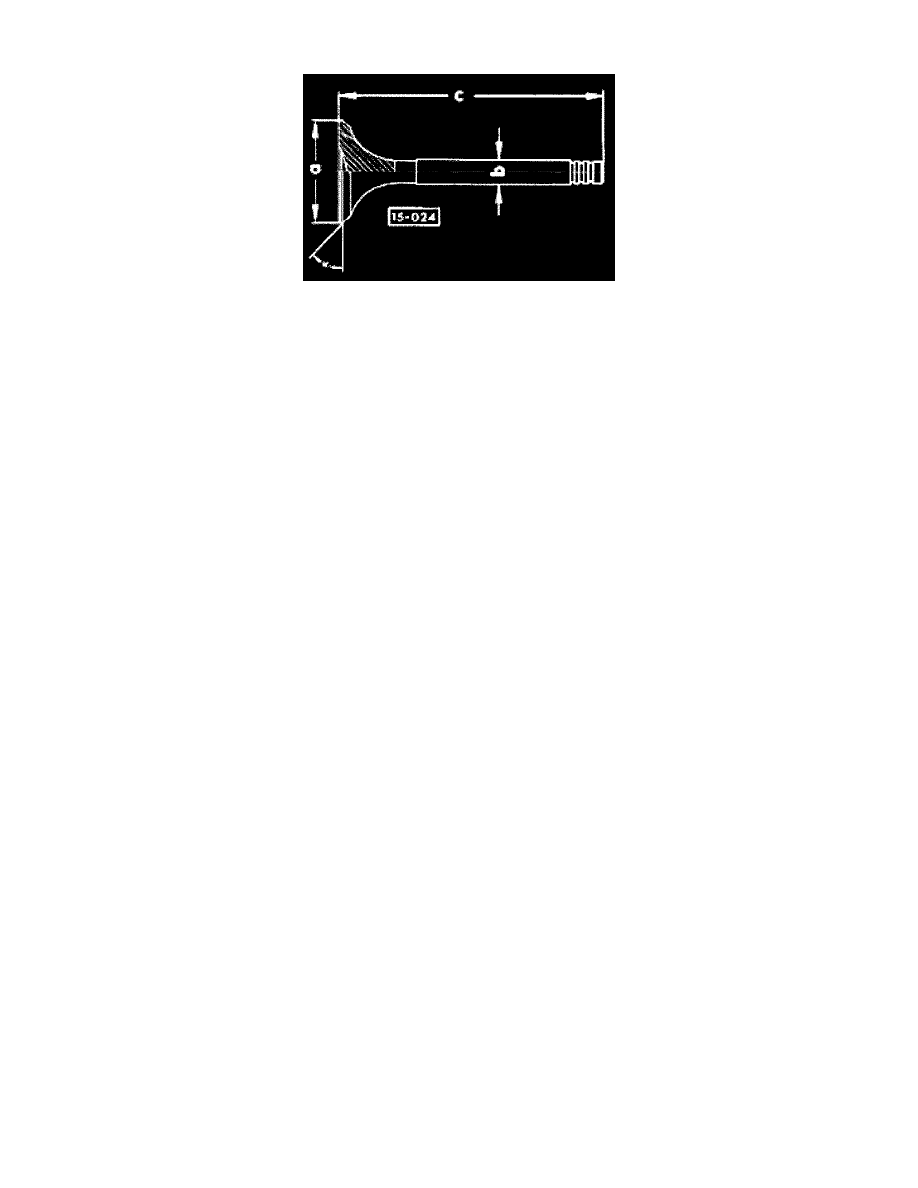

Valves (9)
-

Do not reface, only lapping of valves is allowable.

-

Refer to Valve, Intake/Exhaust.

Valve Guides (10)
-

Replacement guides are supplied with a shoulder.

-

Refer to Valve Guide for procedures.

Valve Lifter (16)
-

Do not interchange.

-

Checking, refer to Lifter, Valve.

-

When removed keep camshaft contact surface pointing downward.

-

When installing, oil contact surfaces.
