Volkswagen Workshop Service and Repair Manuals

Air Flow Meter/Sensor: Locations

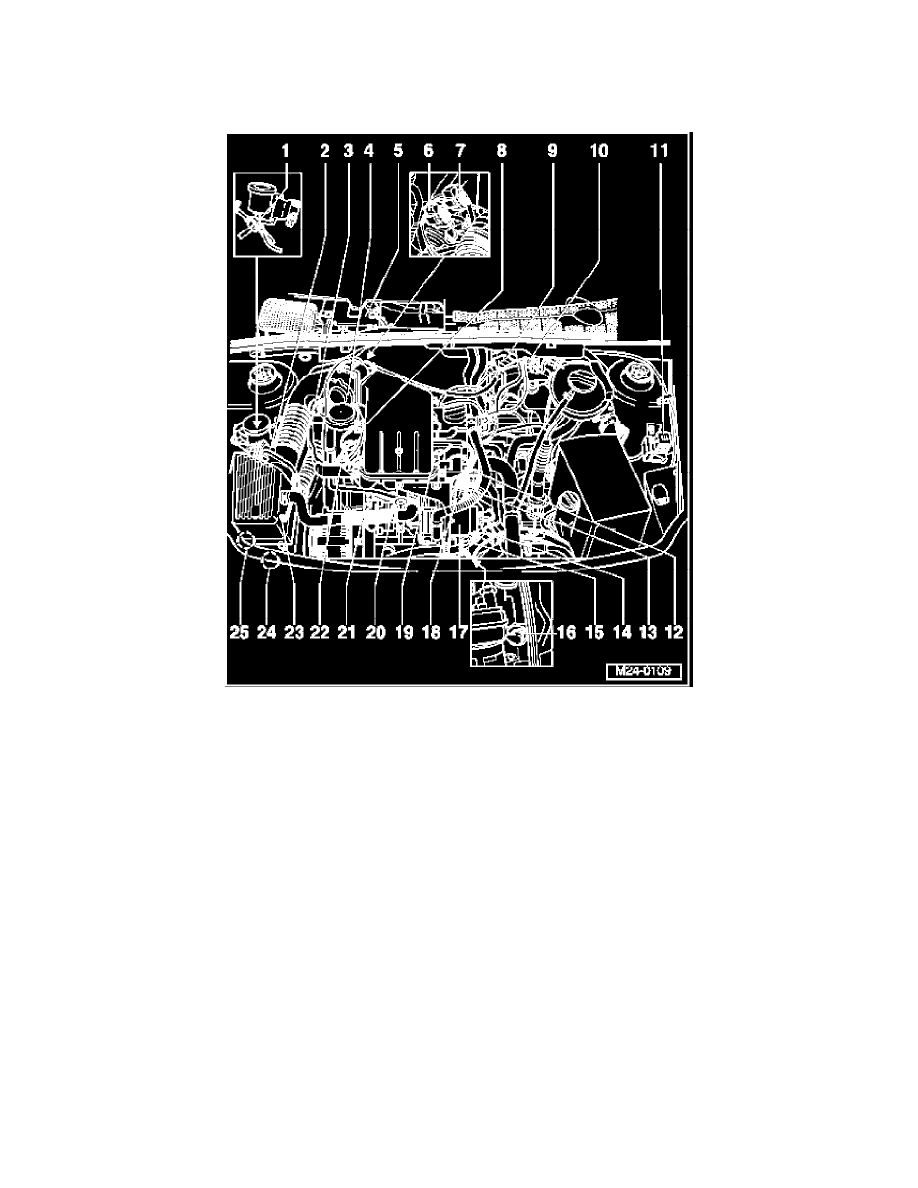

Injection System Components, Removing and Installing

Injection System Components, Removing And Installing

1

Air cleaner

2

Mass Air Flow (MAF) sensor -G70-*
-

5 pin connector

3

To EVAP Canister Purge Regulator Valve -N80-*/**
-

EVAP system

4

Intake hose

5

Heater element -N79-
-

For crankcase breather

-

Resistance at ambient temperature (approx. 25 degree C): Specification: 7 to 12 Ohm

6

Crankcase breather pressure regulating valve

7

Intake manifold - upper section

8

Throttle valve control module -J338-*
-

5-pin connector

-

If replaced match engine control module

-

If replaced adapt control module for automatic transmission:

9

Connector, 28 pin
-

Only disconnect or connect with ignition switched off

-

Release to disconnect

10

10 Nm

11

Bracket

12

Motronic Engine Control Module (ECM) -J220-*
-

Installed location: In plenum chamber

-

Checking voltage supply

-

Procedure after voltage supply open circuit

13

Connector, 52-pin
-

Only disconnect or connect with ignition switched off
