Volkswagen Workshop Service and Repair Manuals

Clutch Pedal Assembly: Service and Repair
Clutch Pedal Spring

Over-Center Spring, Removing And Installing

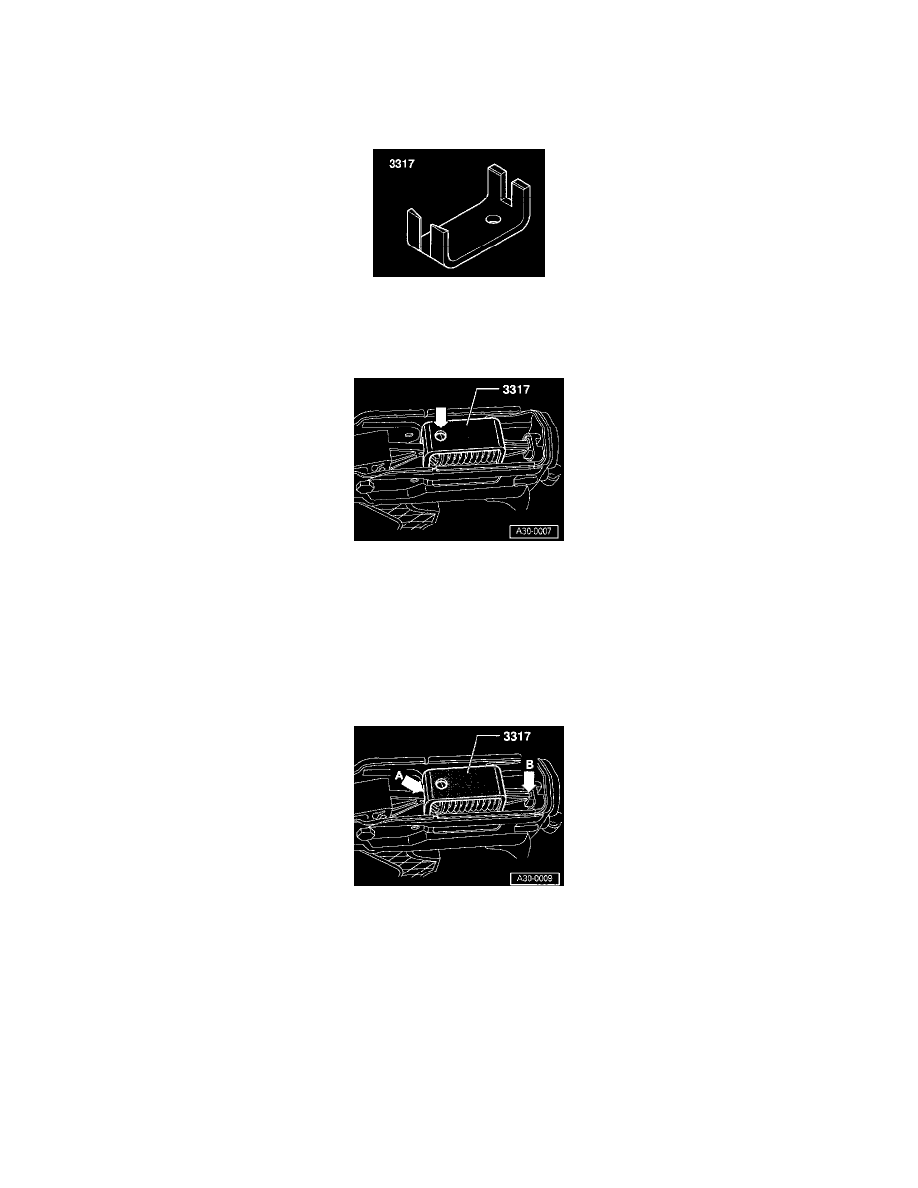

Special Tools

^

3317 Installation clamp

Removing
-

Remove driver's side lower dash cover. Refer to Body and Frame.

-

Tension over-center spring with clutch pedal and fit retaining clamp 3317 from above.

Note:
^

Hole (arrow) faces toward clutch pedal.

-

Bring clutch pedal to rest position and take out over-center spring together with retaining clamp 3317.

Installing
-

Pull clutch pedal toward passenger compartment.

-

Insert over-center spring into rear mounting first (arrow -B-), then operate clutch pedal until the retaining clamp seats on the mounting lug of the
clutch pedal (arrow -A-).

-

Take out retaining clamp while moving clutch pedal to rest position.
