Golf L4-1.8L Turbo (AWW) (2003)

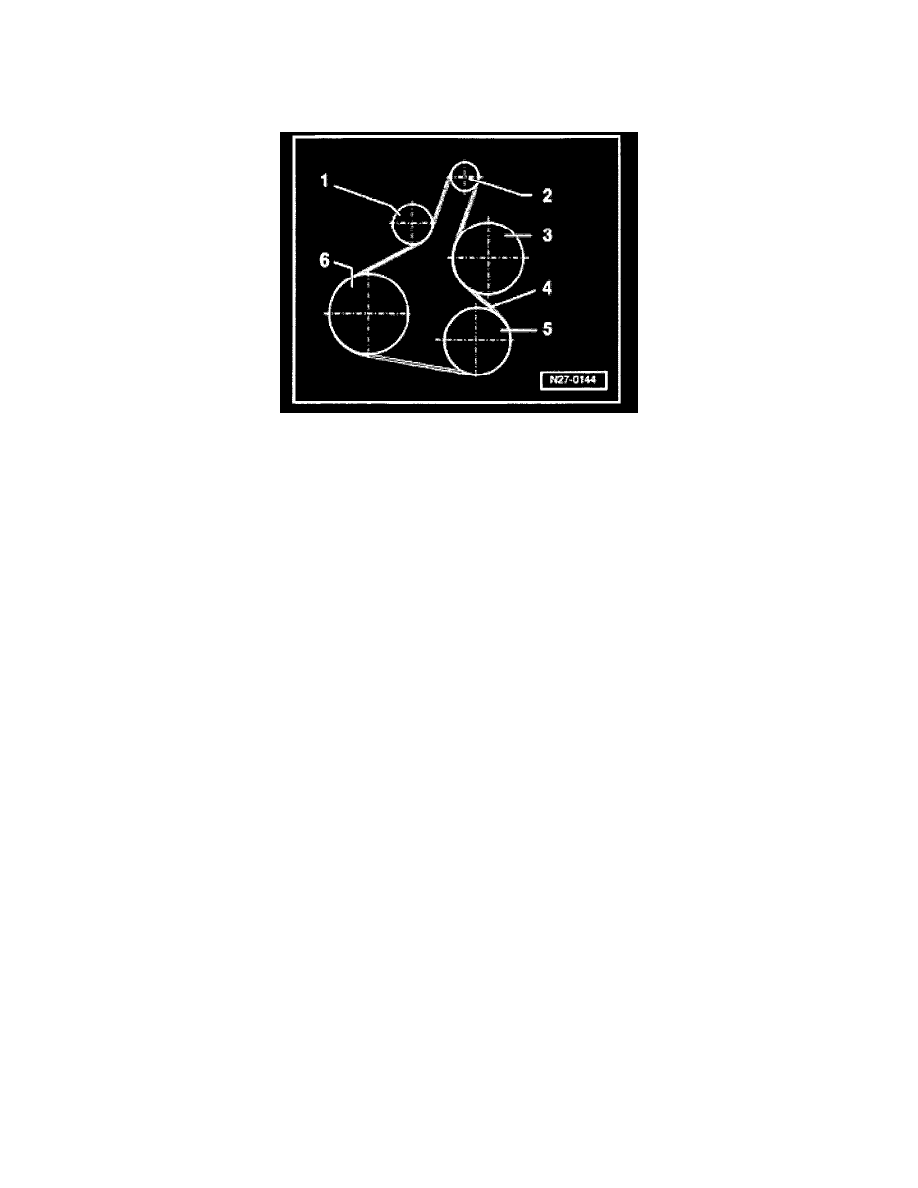

Ribbed Belt: Diagrams
With Power Steering Pump
4-cylinder TDI Engine With Power Steering Pump
1
-
Crankshaft/vibration damper/pulley
2
-
Tensioner
3
-
Pulley - Generator (GEN)
4
-
Ribbed belt - Crankshaft/vibration damper, tensioning roller, generator and power steering vane pump
5
-
Pulley - power steering pump
