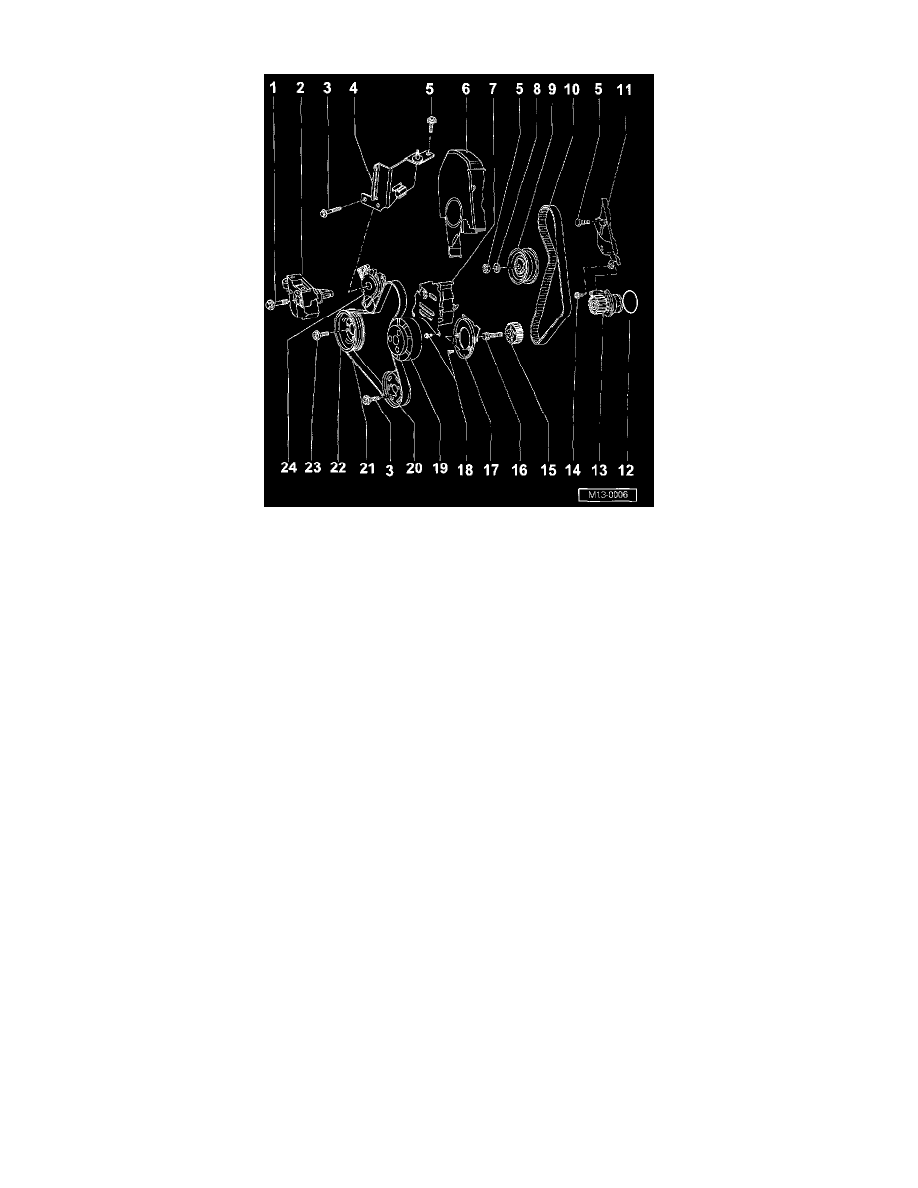

Timing Belt: Diagrams

Timing Belt: Diagrams

1-  45 Nm (33 ft lb)

2-  Engine support

3-  25 Nm (18 ft lb)

4-  Bracket

Attached to lower pan of in- take manifold

5-  20 Nm (15 ft lb)

6-  Camshaft drive belt guard,upper section

7-  Camshaft drive belt guard,center section

8-  Washer

9-  Tensioner

Semi-automatic camshaft drive belt tensioning roller checking.  See: Service and Repair/Procedures

10-  Camshaft drive belt

- Mark engine direction of rotation before removing
- Check for wear
- Do not kink
Removing, installing and tensioning  See: Service and Repair/Procedures

11-  Camshaft drive belt guard, rear

12- 0-ring

- Always replace

13- Coolant pump

- Check for free turning
- Replace as an assembly if leaking or binding

14- 15 Nm (11 ft lb)
