Piston: Testing and Inspection

Piston projection at TDC, checking

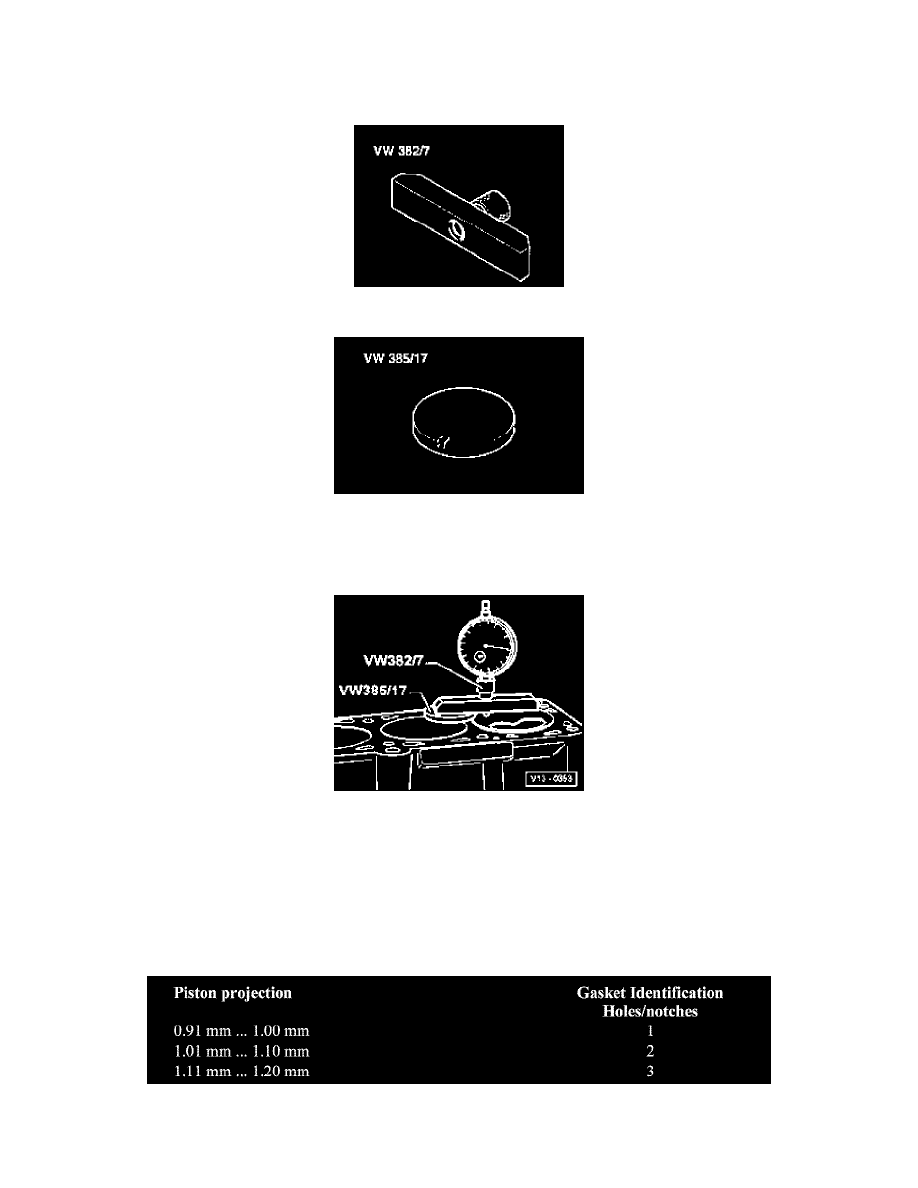

Special tools, testers and auxiliary items required

-

Measuring bridge VW382/7

-

Adjustment plate VW385/17

-

Dial gauge

Work sequence

Piston projection of all pistons at TDC must be measured when installing new pistons or a short engine. Depending upon piston projection, install the
corresponding cylinder head gasket according to the following table:

Note:  Turn engine clockwise to measure piston projection at TDC.

Piston Projection  ................................................................................................................................................  Gasket Identification Holes/Notches
0.91 mm - 1.00 mm ..........................................................................................................................................................................................................  1
1.01 mm - 1.10 mm ..........................................................................................................................................................................................................  2
1.11 mm - 1.20 mm ..........................................................................................................................................................................................................  3

Cylinder head gasket identification

^

Part No. = - arrow 1 -
