Exhaust Pipe/Muffler Hanger: Service and Repair

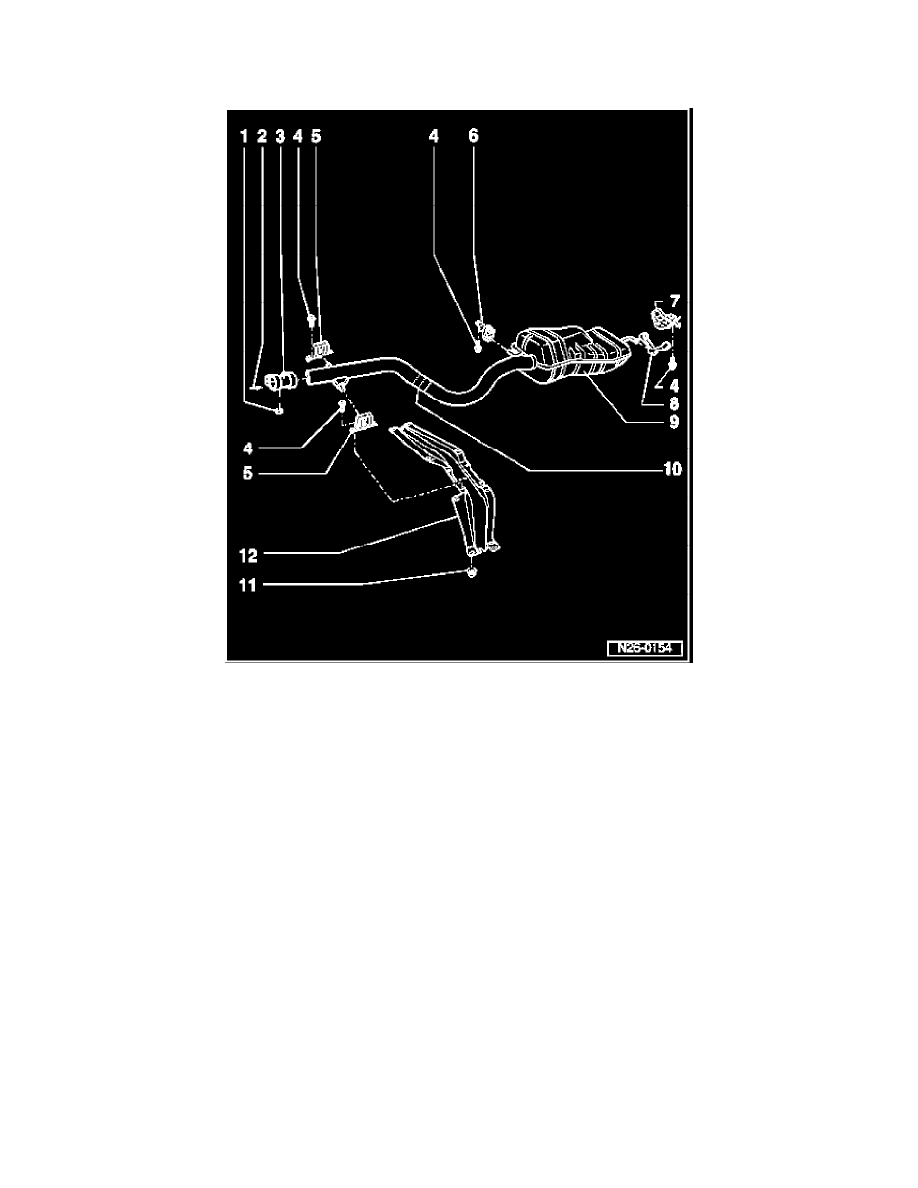

Mufflers with mounts

1

40 Nm

2

from front exhaust pipe

3

Double clamp
-

Note installed position See Fig. 1

4

25 Nm

5

Suspended mount
-

Note installed position See Fig. 2

6

Suspended mount
-

With retainer ring

7

Bracket

8

Suspended mount

9

Rear muffler
-

Install rear muffler free of tension See Fig. 4

10

Separating point
-

For repairs

-

marked by three depressions around the circumference of the exhaust pipe

-

At factory, exhaust pipe and rear muffler are installed as a single component. Replacement exhaust pipe and rear muffler are supplied
separately, with replacement double clamp for connecting joint.

-

Using e.g. V.A.G 1523 body repair saw, cut exhaust pipe at separating point at right angle See Fig. 3

11 20 Nm
12 Tunnel bridge

Fig. 1 Installation position of double clamp
