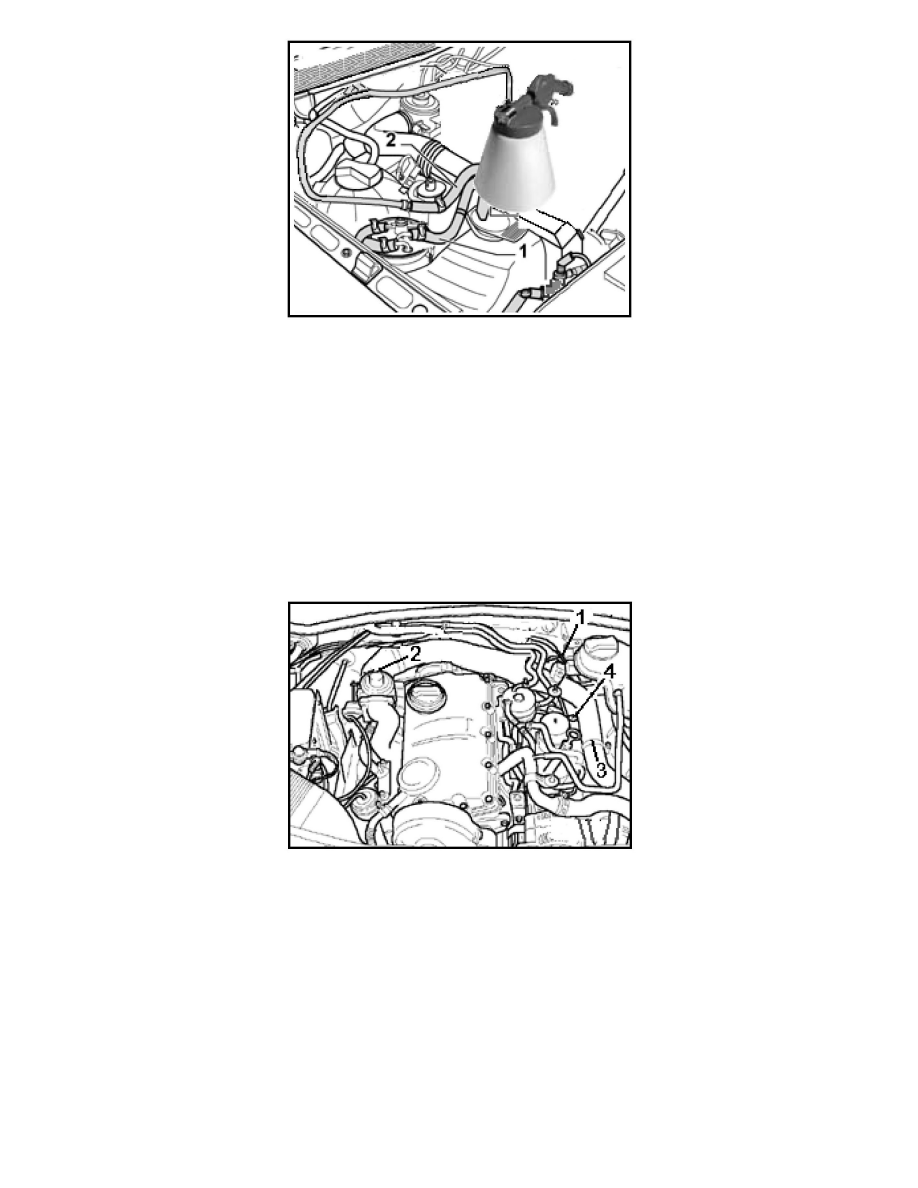

Connect fuel supply hose -1- with white mark to fuel filter and secure with spring clamp

-

Connect suction pump VAS 5226 to fuel return hose -2-

-

Operate suction pump until fuel comes out of fuel return hose

-

Disconnect VAS 5226 suction pump from fuel return hose, connect fuel return hose to fuel filter and secure with spring clamp
-

If removed, reinstall connector to center glow plug for coolant heating

-

Reinstall flexible connection hose between mass air flow sensor and air pipe and secure with spring clamps

-

Start engine and check for leaks

-

Reinstall engine cover

-

Place removed tandem pump in original shipping container from new tandem pump and return to Volkswagen Canada Inc; Parts Depot - VY
Recall; 777 Bayly St. West; Ajax, ON Canada L1S 7G7

-

Properly dispose of removed fluids

Section D

Section D - Passat Tandem Pump Removal

-

Remove engine cover
-

Disconnect connector -1- to pressure sensor on air pipe

-

Remove bolt -4- securing air pipe to bracket

-

Release clamp -2- securing air hose to throttle valve control module

-

Release clamp -3- securing air pipe to air hose and remove air pipe

-

Disconnect central connector for pump-injector unit

WARNING:
-

The fuel and the fuel lines in the fuel system can become very hot. The fuel system is also under pressure

-

Before opening the system, place cloths around the connection and carefully loosen connection to release the pressure

-

Wear hand and eye protection when performing any type of repair work on the fuel system
