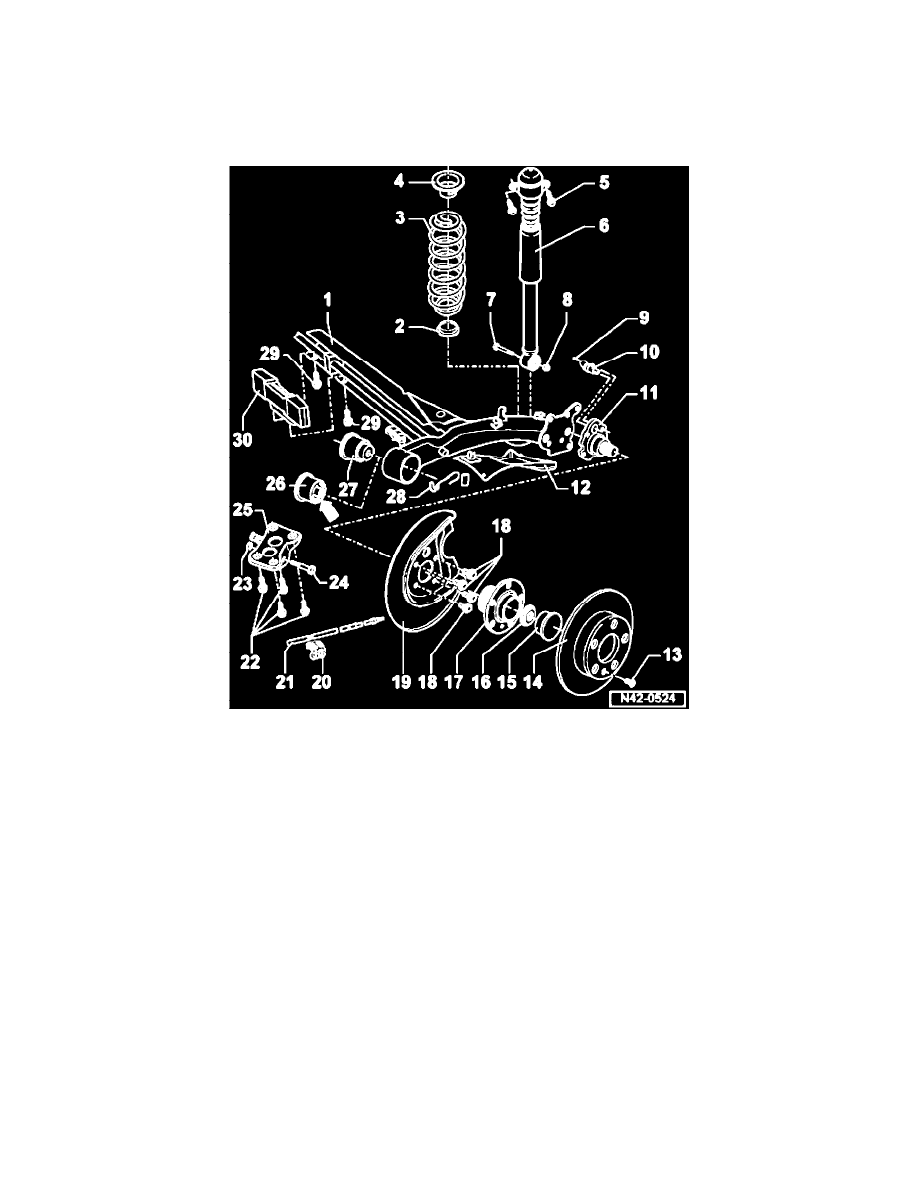

Before installing bonded rubber bushing, make sure that the mark - arrow A - align with the edge - arrows - of trailing arm.

-

Press in bonded rubber bushing until a gap of 0.2 mm (0.008 inch) - arrow - is available.

-

Measure this gap - arrow - with a measure gauge - A - .

-

Check position of bonded rubber bushing after installing.

-

Tighten vehicle to the lifting platform

If the vehicle is not secured, there is a risk that it may slip off the hoist.
-

Remove the plugs from the trailing arm - 3 - and tighten the tensioning strap .

1 - Support arm of lifting platform
2 - Tightening strap T10038
-

The vehicle must be tightened with the tensioning straps on left and right side.

-

Grease bonded rubber bushing kidney shaped cavity with assembly paste G0521 50A2 before installing rear axle.

If the rear axle is not "lubricated" when installed, it will be noisy while driving.

Tightening bearing bracket is only possible, when the measured value - a - from the middle of wheel hub to lower edge bordering wheel housing is
reached.

Otherwise the bonded rubber bushing will be distorted, resulting in reduced service life.
-

Turn the wheel hub until one of the holes for the wheel bolts is at the 12 o'clock position.

-

Install the support T10149 with a wheel bolt.

-

Lift the wheel bearing housing using the engine and transmission jack until dimension - a - is reached.

Caution:
^

Do not raise or lower vehicle while engine and transmission jack is under vehicle.

^

Do not /cave engine and transmission IN under the vehicle longer than necessary.

-

Tighten bolts from bearing bracket to rear axle with tightening torque.
