Suspension Strut / Shock Absorber: Service and Repair
Front Suspension

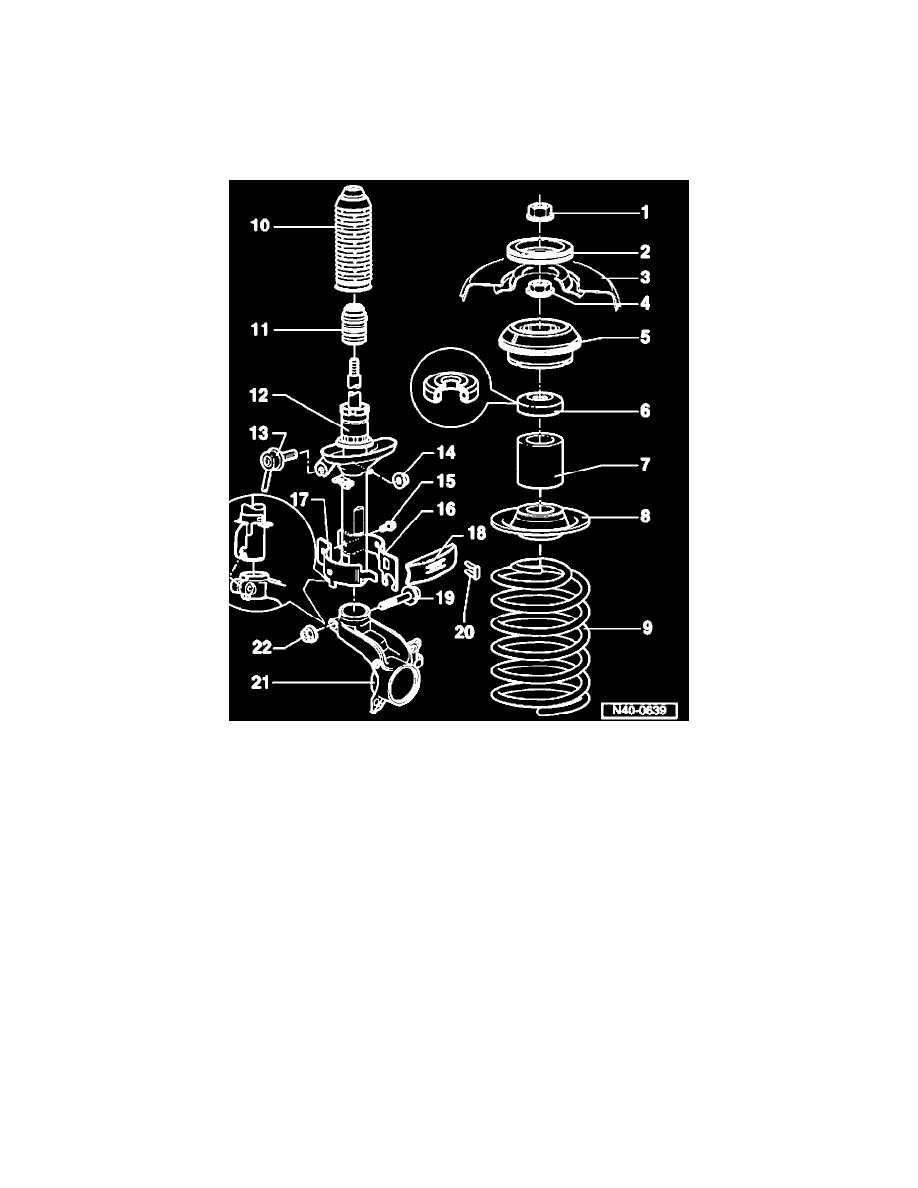

III - Front Suspension Strut, Assembly Overview

III - Front suspension strut, assembly overview

1. Self-locking hex nut, 60 Nm (44 ft. lbs.)

^

Always replace

2. Stop
3. Suspension strut turret
4. Hex nut, 60 Nm (44 ft. lbs.)
5. Suspension strut bushing
6. Axial ball bearing
7. Bushing
8. Spring plate
9. Coil spring

^

Observe color coding

^

Outer surface of spring must not be damaged

10. Protective sleeve
11. Buffer stop
12. Damper

^

Can be replaced individually

^

Application; Refer to Parts Supplier

13. Connecting Link
14. Hex nut, 90 Nm (66.4 ft. lbs.)

^

Always replace

15. Hex head bolt, 10 Nm (7.4 ft. lbs.)
16. Bracket
17. Clamp
18. Heat shield
