Volkswagen Jetta Workshop Service and Auto Repair Manuals

Seals and Gaskets: Service and Repair
Differential Side Seal, Automatic Transaxle Model 09A

Oil seals for flanged shafts, replacing

(Transmission in vehicle)

Oil seal for left flanged shaft, replacing

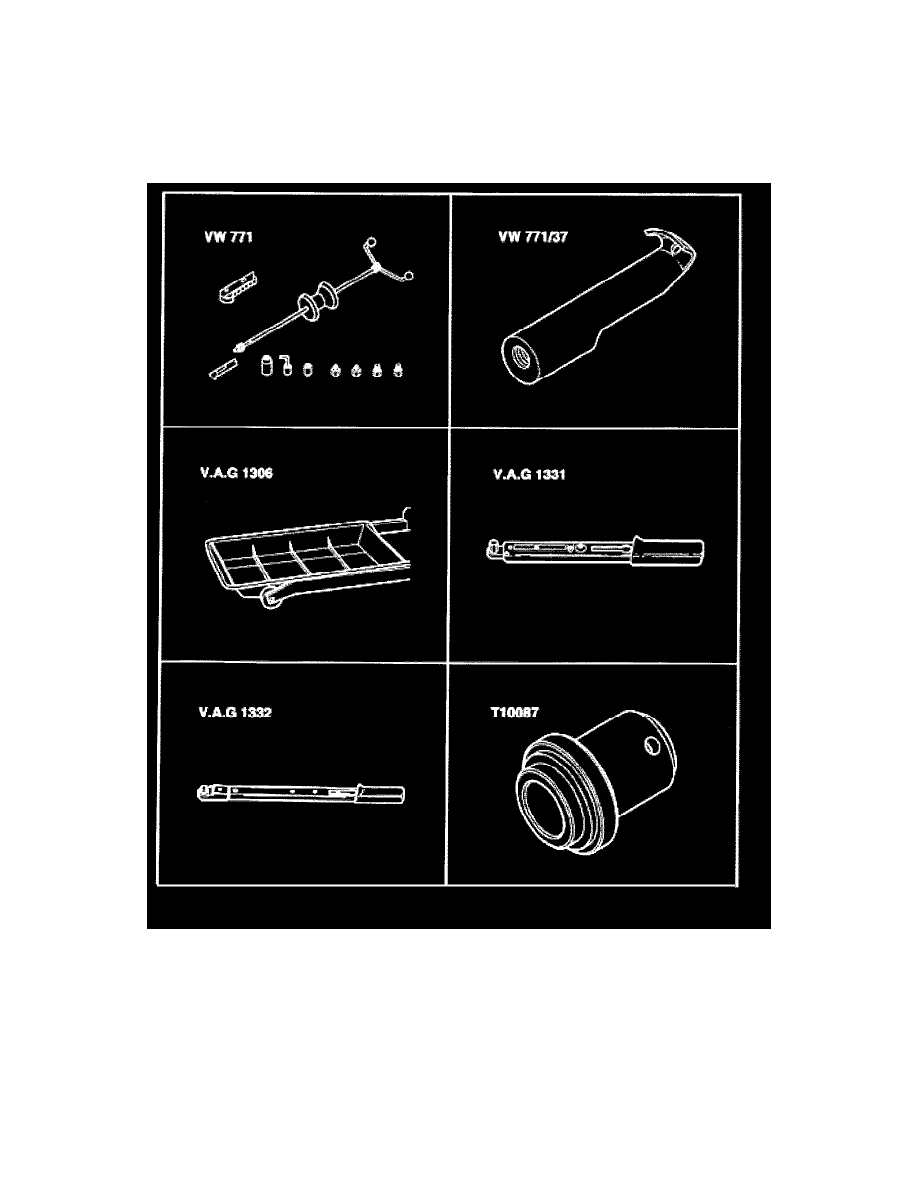

Special tools and equipment
-

VW771 Multipurpose tool

-

VW771/37 Puller hooks

-

V.A.G 1306 Drip tray

-

V.A.G 1331 Torque wrench

-

V.A.G 1332 Torque wrench

-

T10087 Thrust piece

Removing left-hand flange shaft seal
-

Remove left wheel.

-

Remove sound insulation tray.

-

Remove left-hand sound insulation.
