Engine Control Module: Reading and Clearing Diagnostic Trouble Codes

Engine Control Module DTC Memory, Checking And Erasing

Special tools, testers and auxiliary items required

-

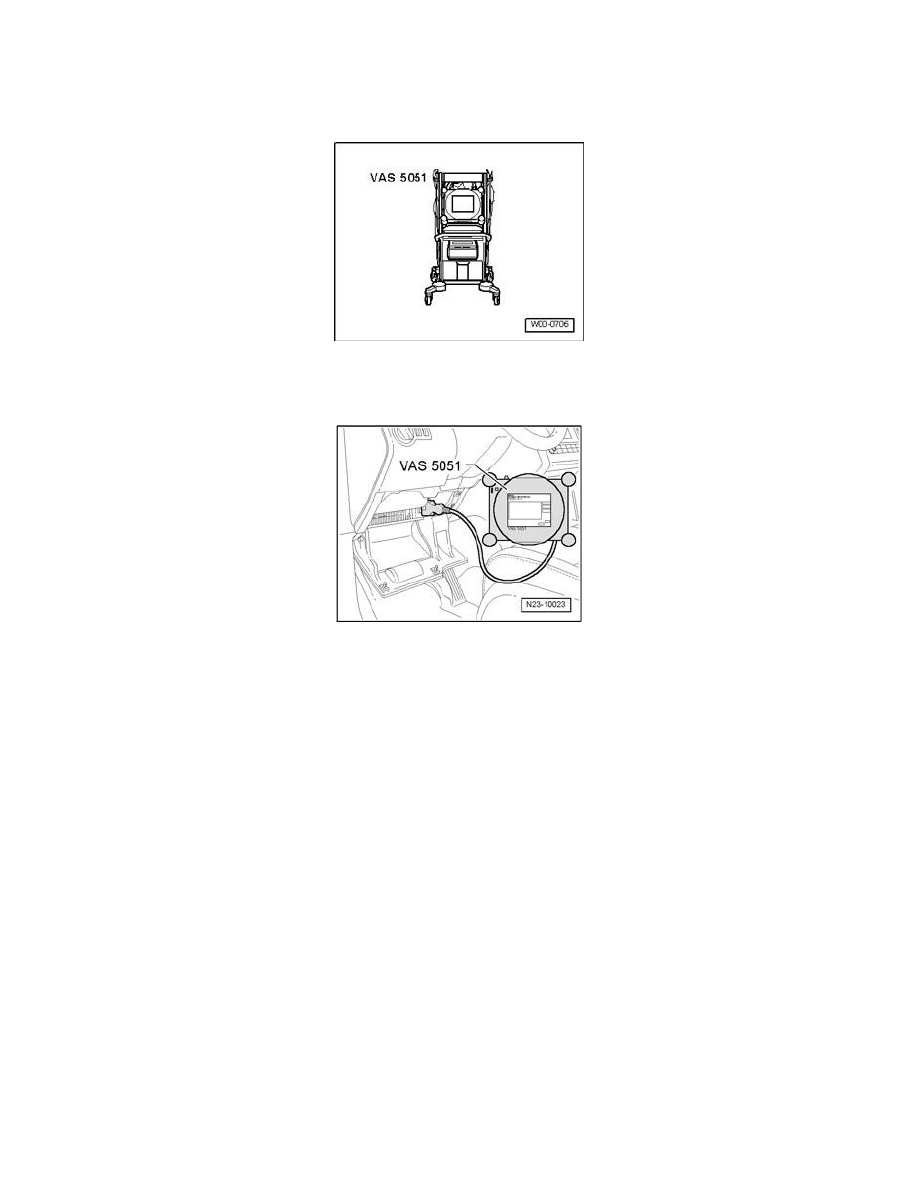

Vehicle diagnostic, testing, and information system VAS 5051

-

Connect Vehicle Diagnosis, Testing and Information System VAS 5051 as follows:

-

Connect diagnostic cable connector to Data Link Connector (DLC).

-

Start engine and run at idle speed.

Only when engine does not start:

-

Switch ignition on.

Select operating mode

-

Press button on display for "Vehicle On Board Diagnostic (OBD)".

Select vehicle system

-

Press button "01 - Engine electronics" on display.

Display will indicate control module identification and engine control module coding.

Select diagnostic function

-

Press button "02 - Check DTC memory" on display.

-

If no malfunction is stored in engine control module, "0 DTC(s) detected" is displayed.

-

If malfunctions are stored in engine control module, these are shown one below another on display.

-

Press <- key.

-

Press button "05 - Erase DTC memory" on display.

-

Press function "06 - End output".
