Air Filter Element: Locations

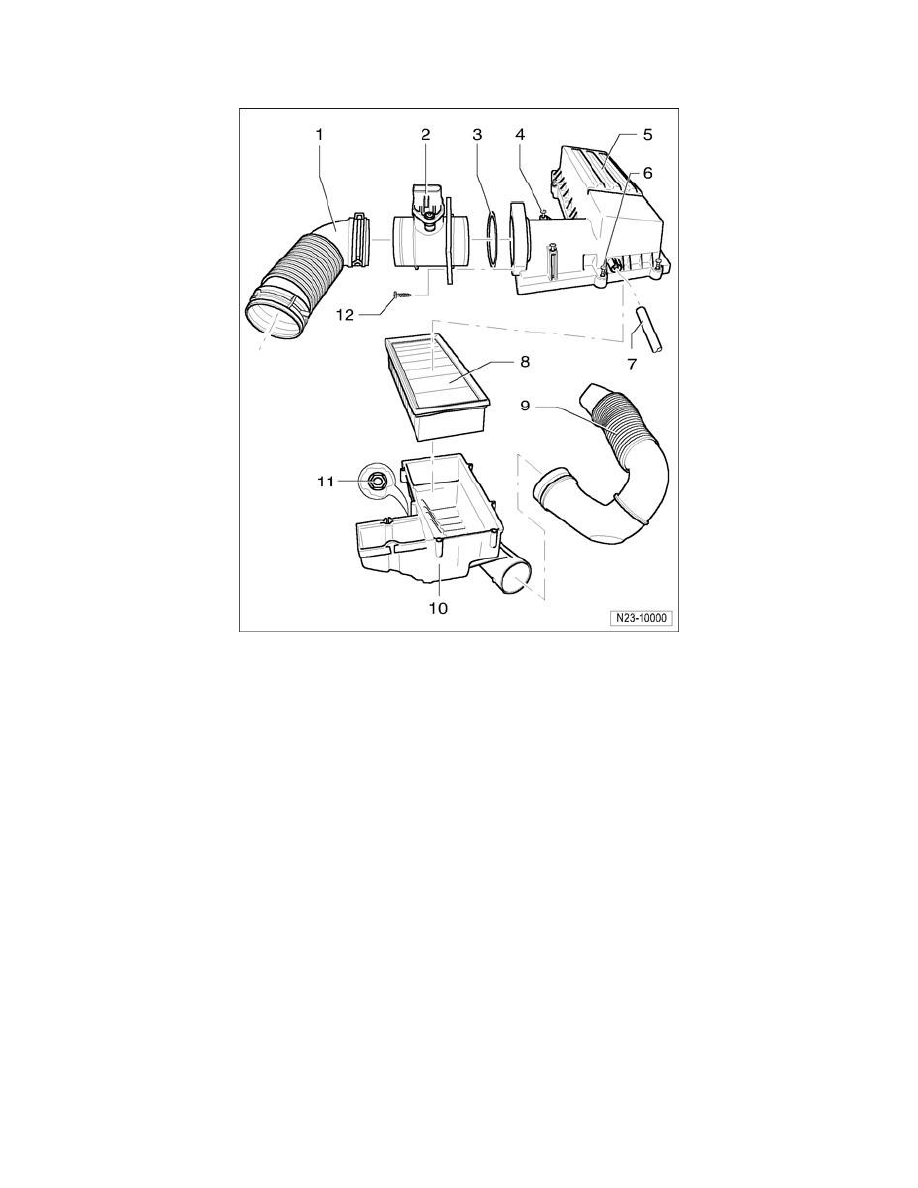

Air Filter, Assembly Overview

1

-

Intake tube
-

To turbocharger

2

-

Mass air flow (MAF) sensor G70

3

-

O-ring
-

Replace if damaged

4

-

8 Nm

5

-

Air filter upper part

6

-

8 Nm

7

-

Vacuum hose
-

To solenoid valve block

8

-

Filter element

9

-

Air duct
-

To lock carrier

10 -

Air filter lower part

11 -

10 Nm
