Alignment: Service and Repair
Front Axle

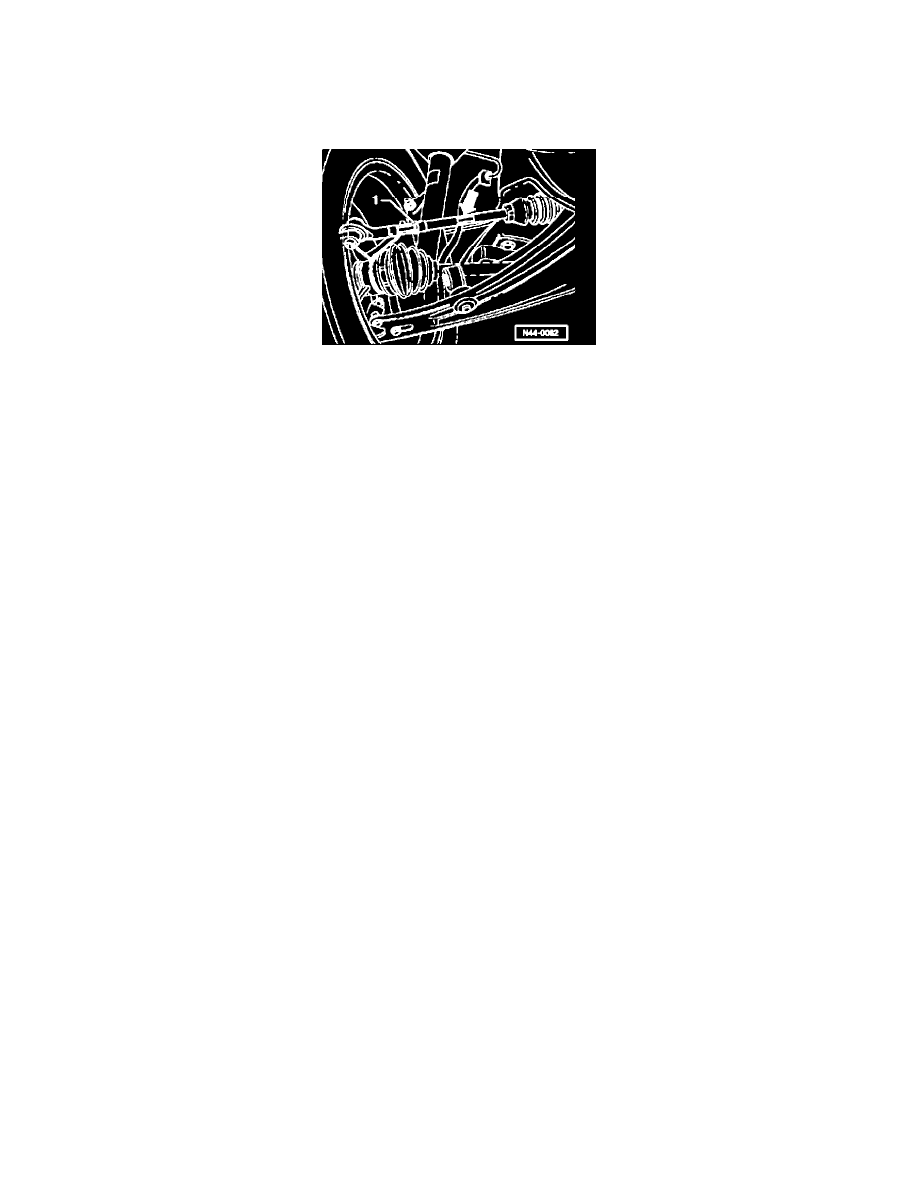

Front axle toe, adjusting

If vehicle is out of specification, check trim height and balance if necessary.

-

Loosen lock nut -1 - .

-

Adjust toe by turning tie rod to left and/or right.

-

To do this position wrench at nut - arrow - on tie rod.

Note:  After turning tie rods, make sure that the boots are not twisted.

-

Twisted boots wear out quickly.

-

Tighten lock nut - 1 - 50 Nm (37 ft. lbs.) and check toe again to ensure adjustment has not changed.

-

After tightening lock nut - 1 - it is possible that the value will change slightly.

-

If toe adjustment has not moved more than 2'from specification, adjustment is OK.
