Volkswagen Workshop Service and Repair Manuals

Variable Induction System: Service and Repair
Intake Manifold Upper Part, Removing and Installing

Intake manifold upper part, removing and installing
Engines: BBW, BEV, BHP

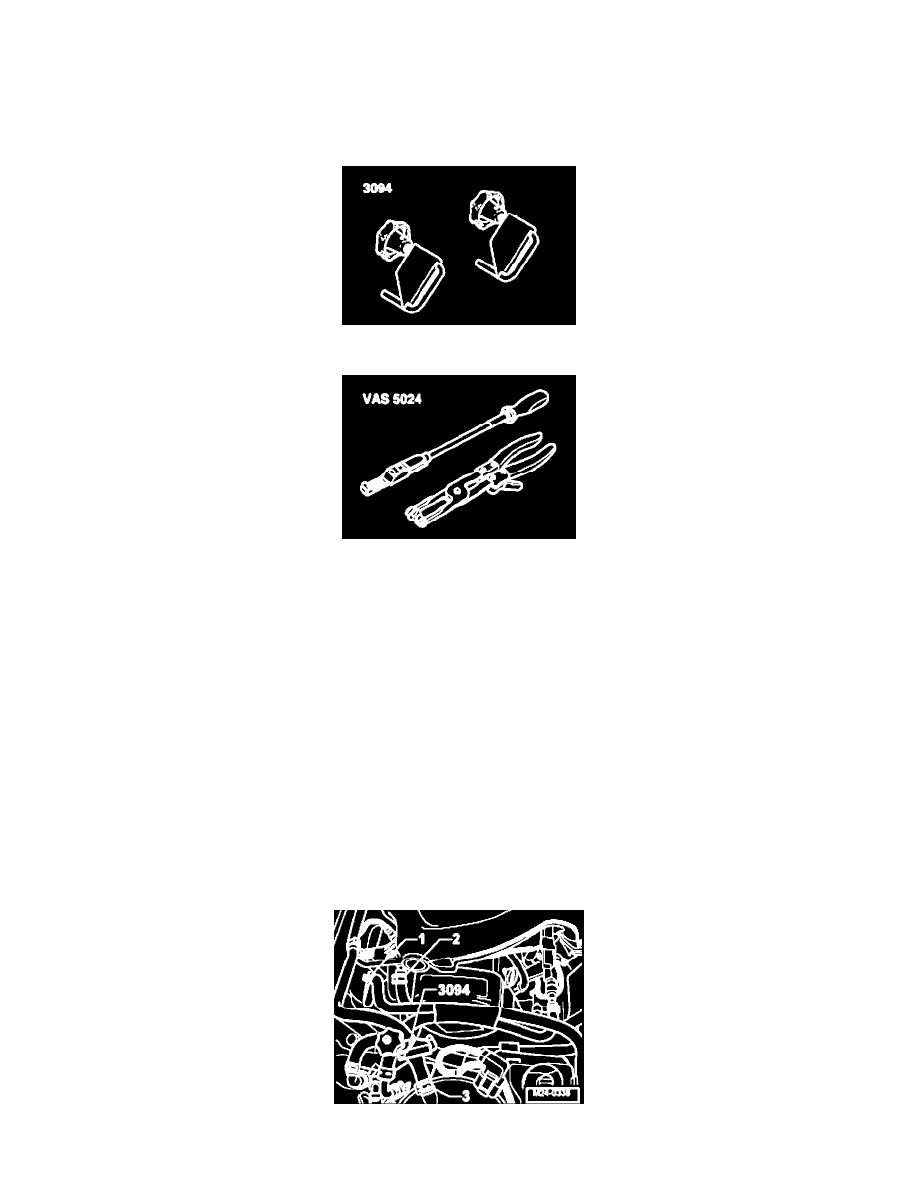

Special tools and equipment

-

3094 Hose clamps

-

VAS 5024 Assembly tool for spring-type clips

-

V A G 1331 Torque wrench (5 to 50 Nm)

Removing

CAUTION:  When performing repair work, especially due to the confined conditions in the engine compartment, pay attention to the following:
^

Route all types of lines (e.g. for fuel, hydraulics, EVAP system, coolant, refrigerant, brake fluid and vacuum) as well as electrical wiring so that
the original positions are restored.

^

Ensure sufficient clearance to all moving or hot components.

Note:  During this work procedure the battery Ground strap must be disconnected Therefore, please check whether a coded radio is installed
Obtain the radio code first if necessary

-

With ignition switched off disconnect battery Ground strap.

-

Remove engine cover.

WARNING:  Hot steam can be released when removing the cap from the expansion tank. Always cover the cap with a cloth and open it
carefully.

-

Open cap on coolant expansion tank.

-

Clamp-offhose-3-.
