7 - Protective cap

‹› Removing and installing, refer to --> [ Brake Caliper Piston ] See: Brake Caliper Piston.

‹› Do not damage when installing piston.

8 - Piston

‹› Removing and installing, refer to --> [ Brake Caliper Piston ] See: Brake Caliper Piston.

‹› First apply a thin coat of assembly paste (G 052 150 A2) on the piston.

9 - Seal

‹› Removing and installing, refer to --> [ Brake Caliper Piston ] See: Brake Caliper Piston.

Mechanical Components

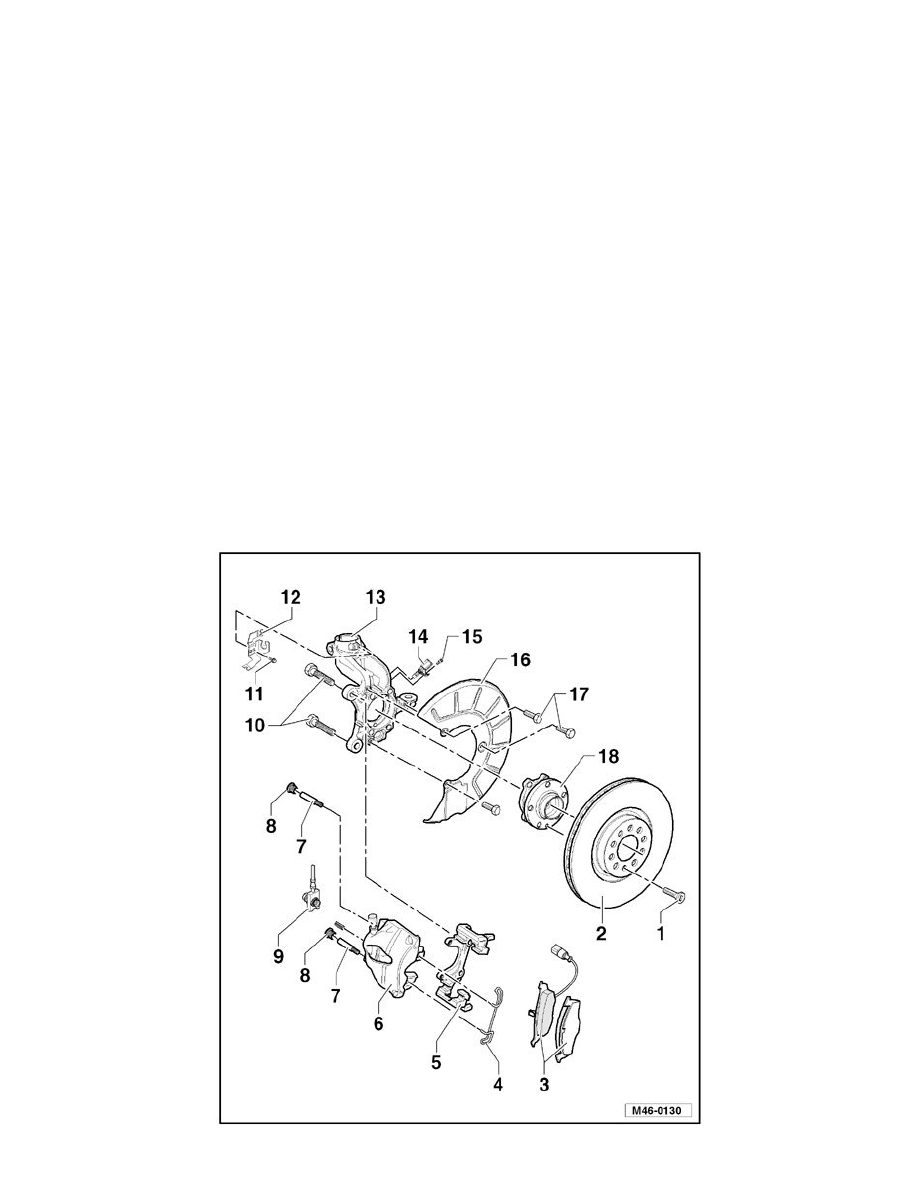

Caliper Assembly Overview

‹› After replacing the brake pads, press the brake pedal firmly several times to properly seat the brake pads in their normal operating position.

‹› Use the brake charger/bleeder unit (VAS 5234) or (VAG 1869/4) to extract brake fluid from the brake fluid reservoir.

‹› Before removing the brake caliper or disconnecting the brake line, the brake pedal actuator (VAG 1869/2) must be inserted (this dissipates

pressure).

15 Inch Caliper
