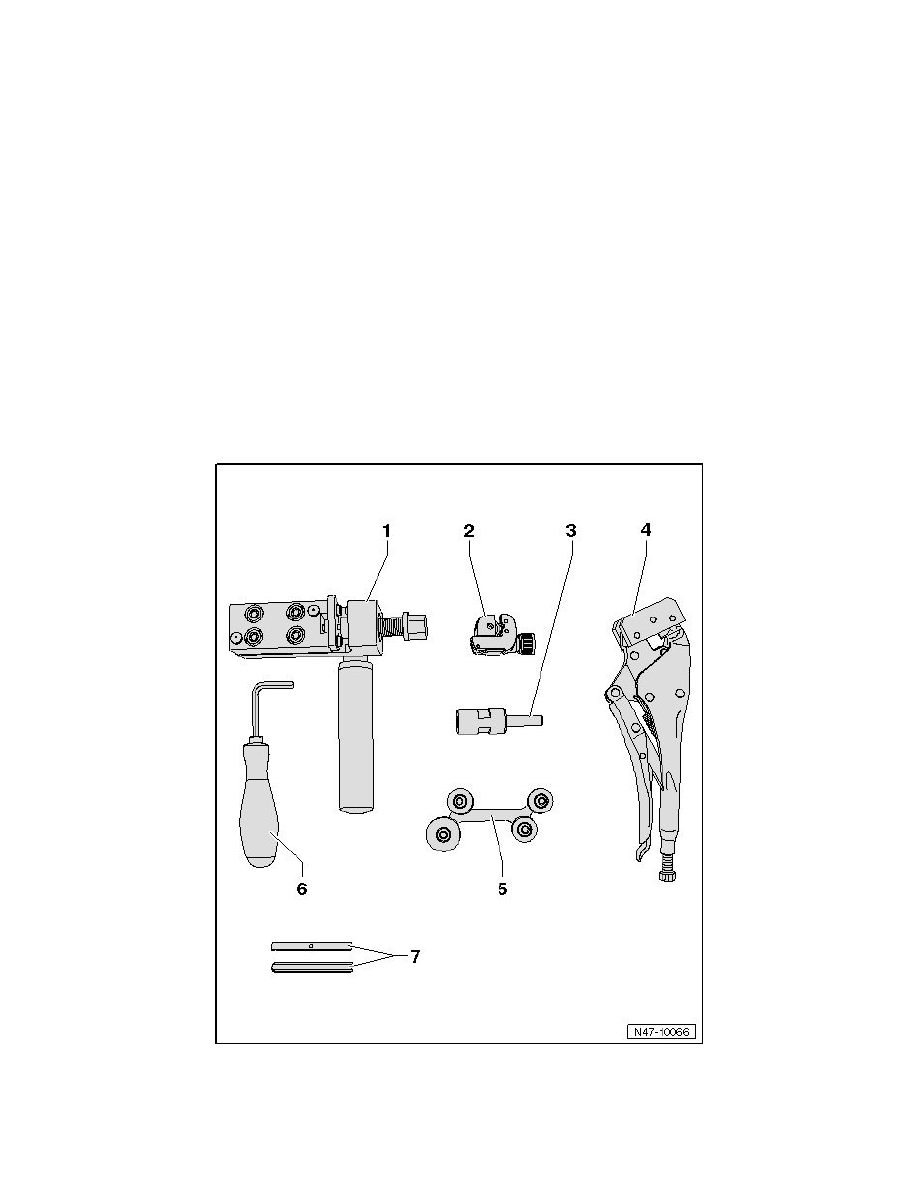

‹› 2 mm bolt.

5

Clamp jaws

‹› Various

‹› Assembly instructions, refer to --> [ Clamp Jaws Assembly Instructions ]

Clamp Jaws Assembly Instructions

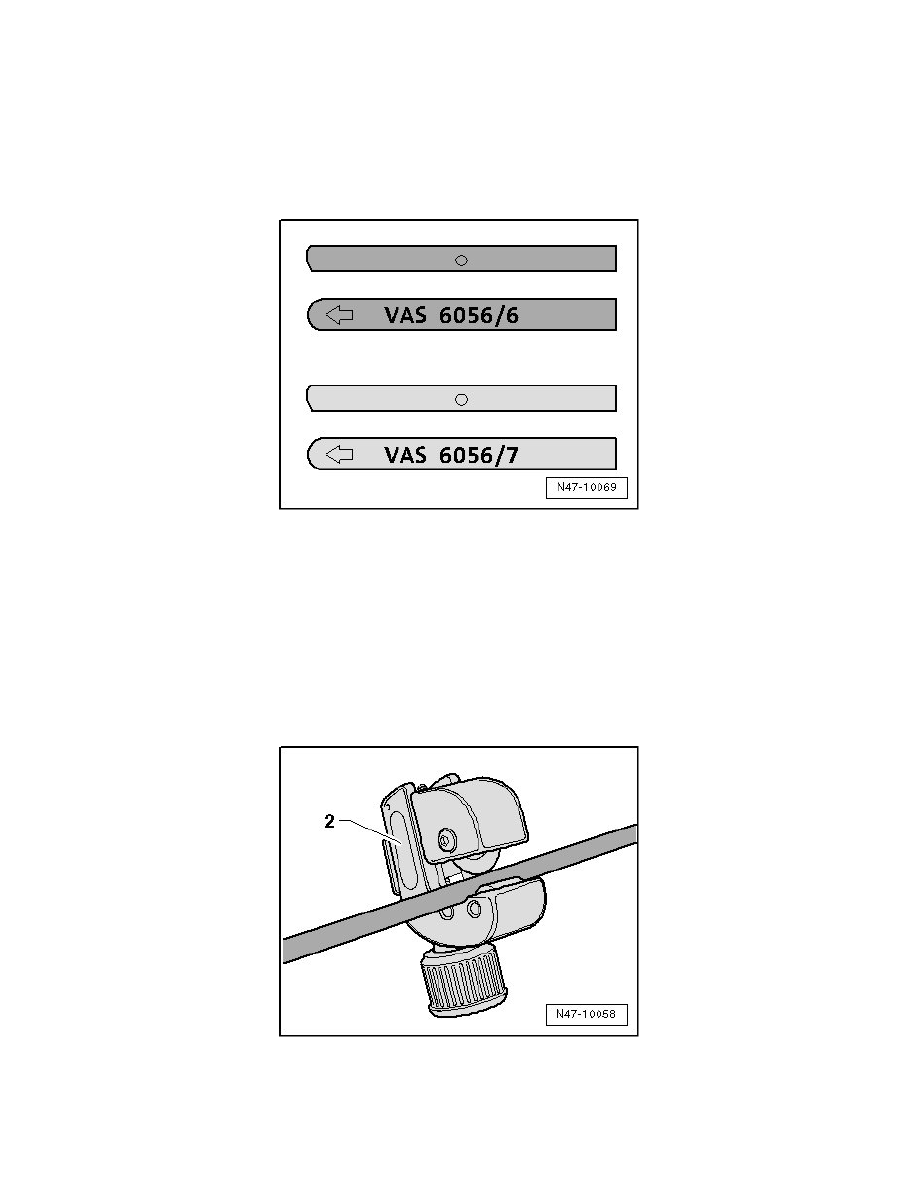

‹› (VAS 6056/6) (dark) for black brake lines.

‹› (VAS 6056/7) (light) for green brake lines.

‹› The arrow on the rounded side of the clamp jaws must face toward edge of housing and the straight side of the clamp jaws must be installed

toward the spindle, otherwise the flared head will not be formed correctly.

Instructions

-

Remove the affected brake line from the brake caliper or wheel cylinder and collect any leading brake fluid and dispose of it correctly.

-

Cut the brake line at the appropriate location (straight, accessible part) using the (VAS 6056/2) - 2 -.

-

Remove the piece of pipe to be exchanged.

-

Lubricate the brake line surface.

-

Clamp the brake line in the (VAS 6056/4) -  4 - so that 50 mm of the plastic clamping jaws show.
