Engine Mount: Specifications

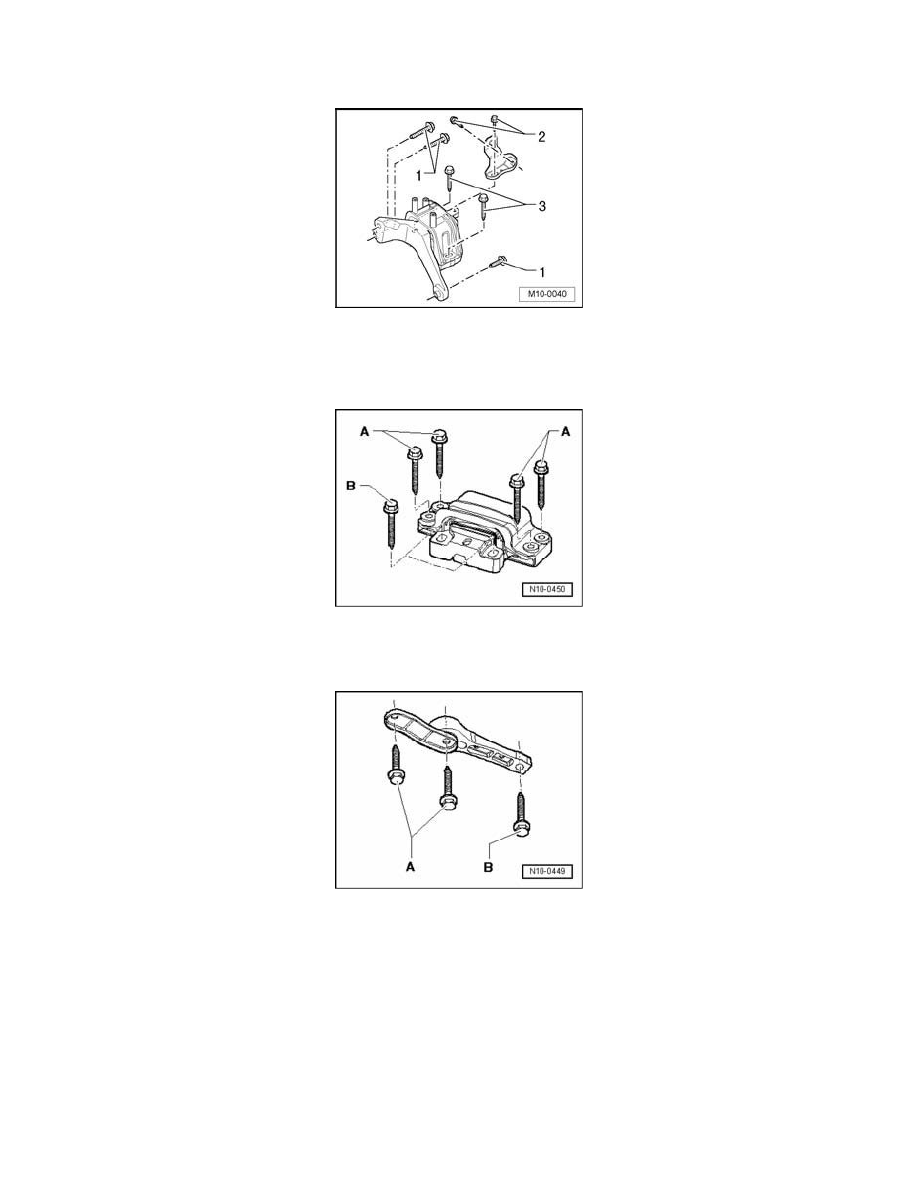

Assembly Mount

Engine mount

1. = 40 Nm plus an additional 90° (1/4 turn) replace bolt
2. = 20 Nm plus an additional 90° (1/4 turn) replace bolt
3. = 60 Nm plus an additional 90° (1/4 turn) replace bolt

Transmission mount

A - = 40 Nm plus an additional 90° (1/4 turn) replace bolt
B - = 60 Nm plus an additional 90° (1/4 turn) replace bolt

Pendulum supports

A- Strength category 8.8 = 40 Nm plus an additional 90° (1/4 turn) replace bolt
A - Strength category 10.9 = 50 Nm plus an additional 90° (1/4 turn) replace bolt
B - = 100 Nm plus an additional 90° (1/4 turn) replace bolt

Removing: First remove bolt - B - , then bolts - A -.
Installing: First fasten bolts - A - , then bolt - B -.
