Oil Filter Adapter: Locations

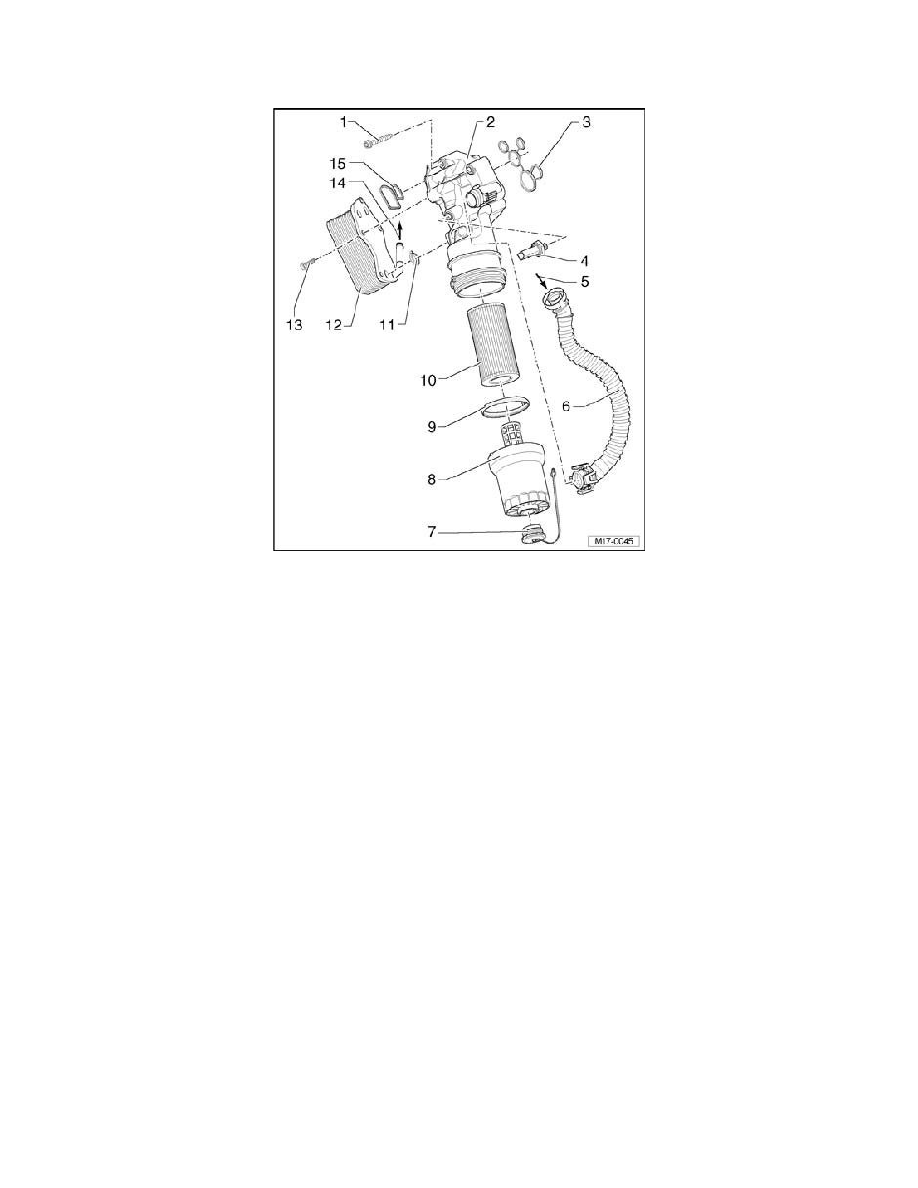

Oil Filter Bracket with Attachments Assembly Overview

1 -

25 Nm

2 -

Oil filter bracket

^

Removing:

-

Drain coolant.

-

Remove intake manifold.

-

Remove connection for thermostat.

-

Disconnect coolant hose from thermostat housing.

-

Drain oil filter housing

-

Loosen intake manifold support.

-

Remove oil filter bracket, bleeder hose remains connected.

3 -

Gasket

^

Replace

4 -

Oil pressure switch F1

^

1.4 bar, black

^

Checking

^

Tightening specifications 20 Nm

5 -

From intake hose

6 -

Vent hose

^

Due to 4-point lock, only disconnect when oil filter bracket is to be removed

7 -

Dust cap

8 -

Oil filter housing, 25 Nm

^

Remove and install using oil filter wrench 3417

^

Draining

9 -

Seal

^

Replace

^

Insert when oiled
