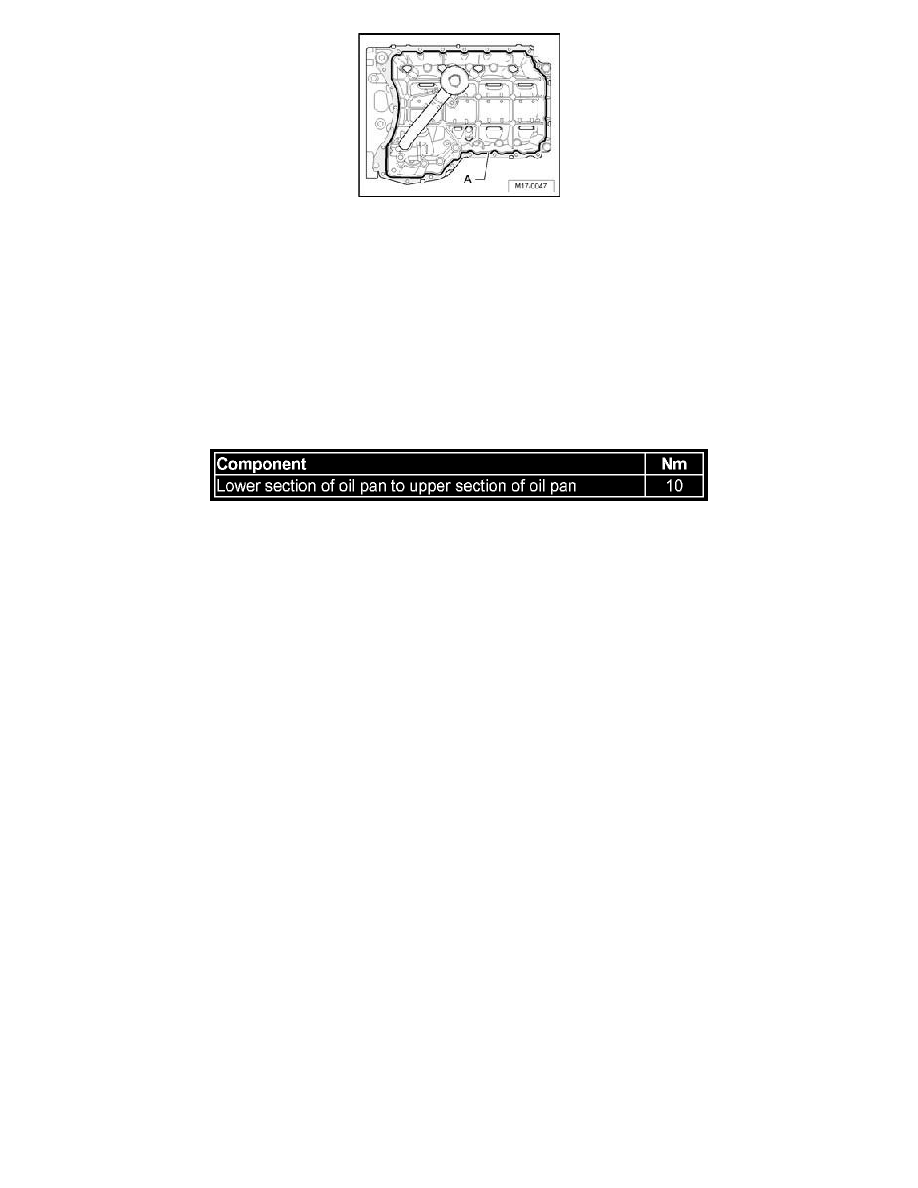

With engine removed, apply sealant bead - A - as depicted on to clean sealing surface of upper section of oil pan.

^

The sealant bead must be 1.5 to 2.0 mm thick.

Note:
^

With engine installed, apply sealant in the same manner on to lower section of oil pan.

^

Sealant bead must be routed on inside on holes for bolts.

-

Install all bolts and tighten them in diagonal sequence.

The rest of installation follows the reverse of the removal procedures. When doing this note the following:
^

After installing lower section of oil pan, allow sealant to dry for approx. 30 minutes. Only after then may the engine oil be replenished.

Tightening specifications:
