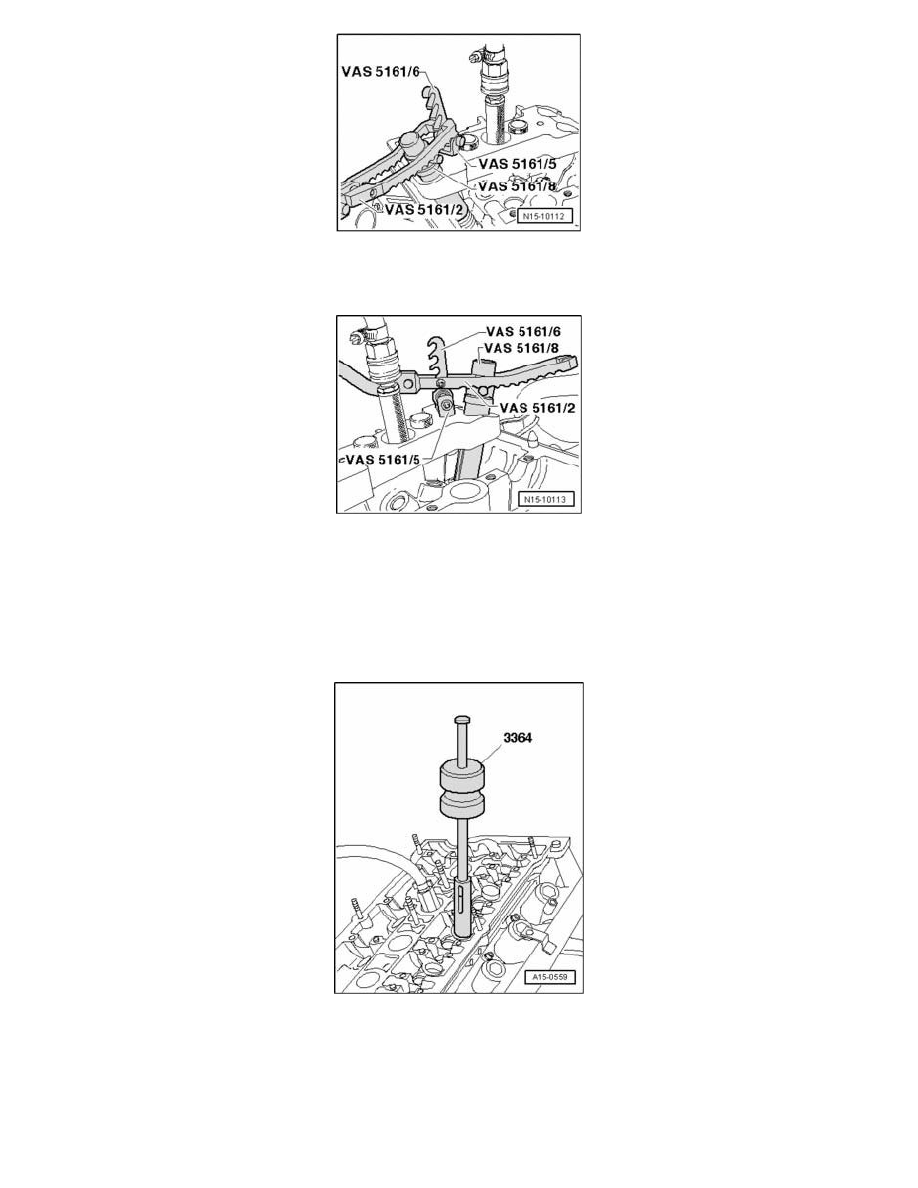

Install engaging device VAS 5161/6 with installation forks VAS 5161/5 into guide plate VAS 5161/19.

-

Insert installation cartridge VAS 5161/8 into guide plate VAS 5161/19.

-

Engage pressure fork VAS 5161/2 on engaging device VAS 5161/6.

Note: On the exhaust side, pressure forks VAS 5161/2 must be engaged as shown.

-

Press down installation cartridge VAS 5161/8. At the same time, turn knurled bolt of installation cartridge VAS 5161/8 clockwise until points
engage in valve keepers.

-

Lightly move knurled bolt of installation cartridge back and forth, this causes the valve keepers to be pressed apart and captured in the installation
cartridge.

-

Release pressure fork VAS 5161/2.

-

Remove installation cartridge VAS 5161/8, valve spring retainers and valve springs.

-

Remove valve stem seals using Valve Seal Removal Tool 3364.
