Timing Chain: Service and Repair

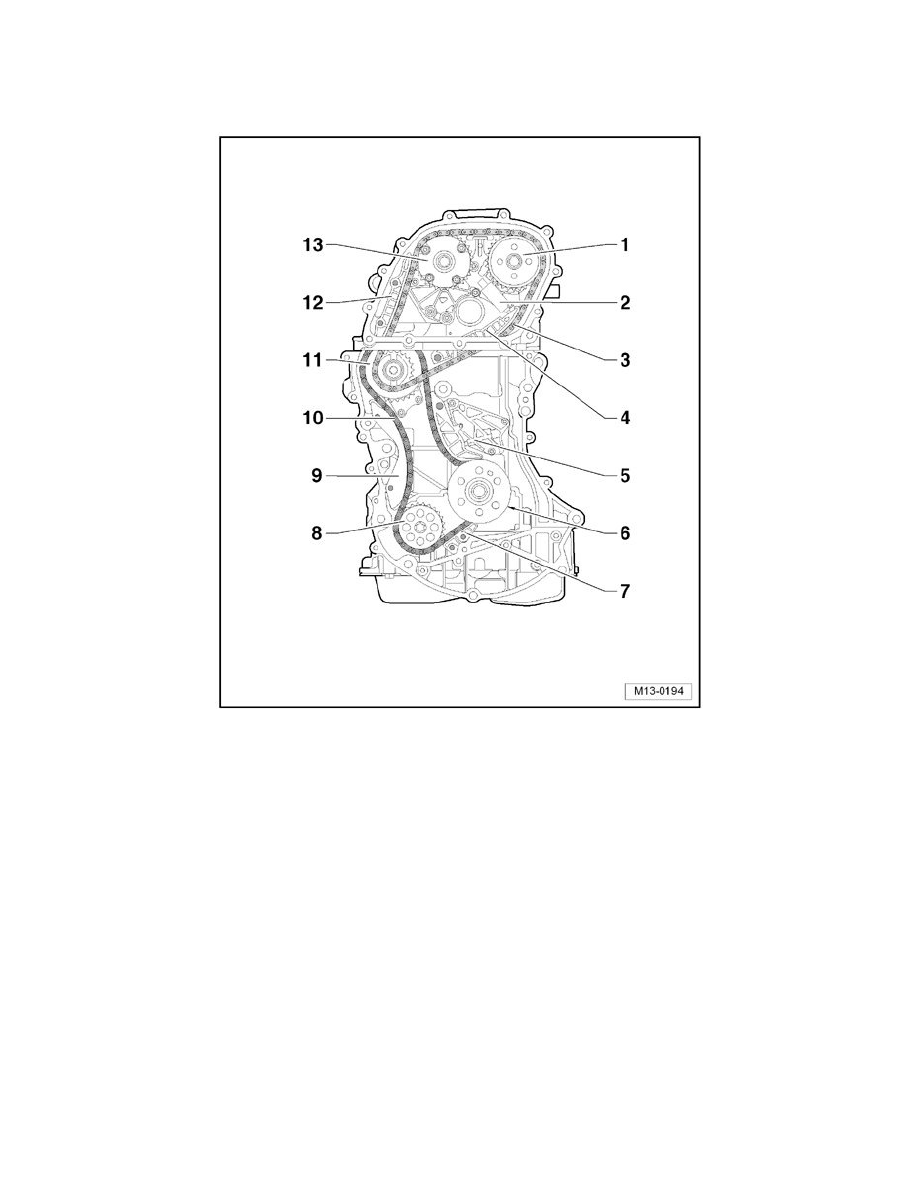

Timing and Oil Pump Drive Chain Overview

Timing and Oil Pump Drive Chain Overview

1

 Exhaust camshaft sprocket

2

Chain tensioner for the timing chain

‹› At the top with a sliding insert.

3

Timing chain

4

Tensioning rail

‹› For the timing chain, chain tensioner.

‹› Secured to the cylinder block.

5

Chain tensioner for the oil pump drive chain

‹› With tensioning rail.

6

Crankshaft sprocket

‹› Component of the crankshaft.

7

Guide rail for the oil pump drive chain

‹› Secured on the upper section of the oil pan.
