Timing Chain: Service and Repair

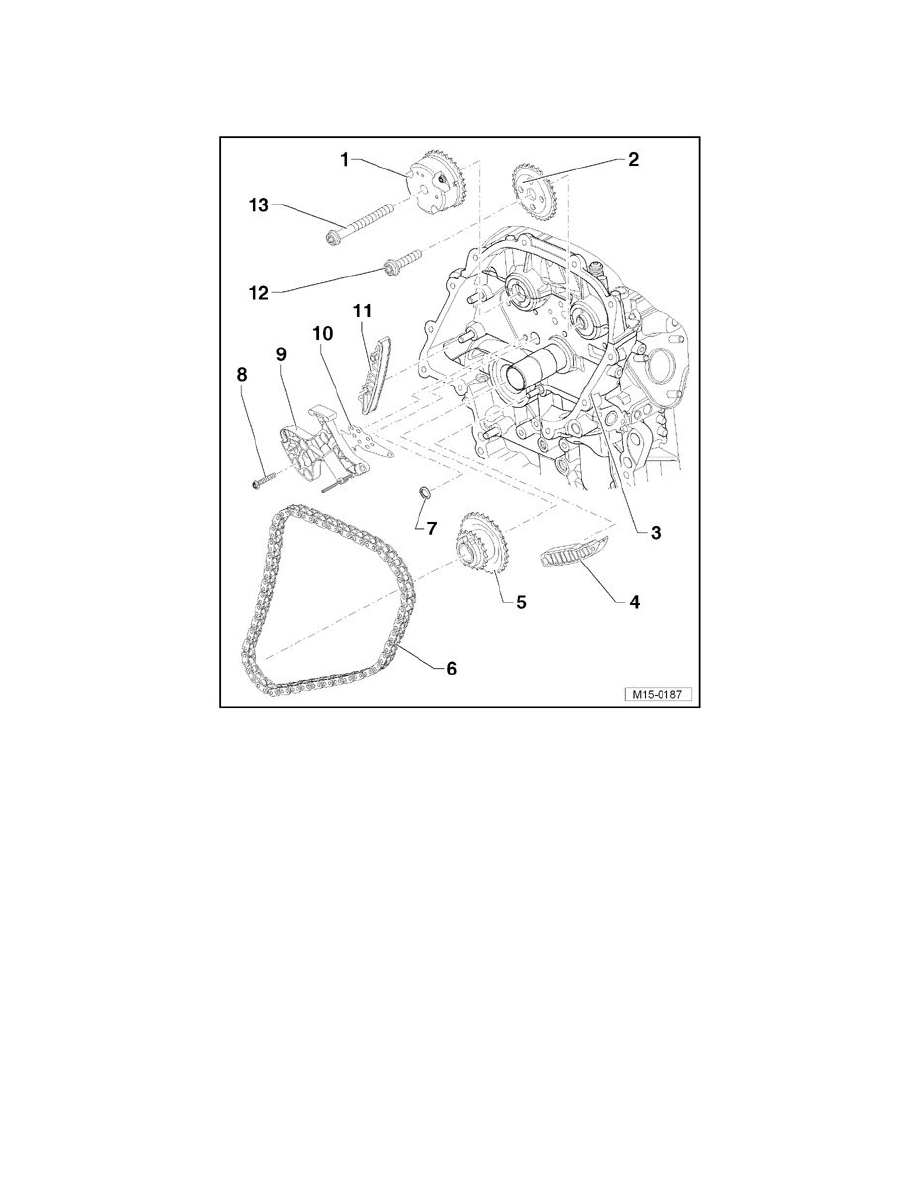

Timing Chain Assembly Overview

Timing Chain Assembly Overview

1

Intake camshaft adjuster

‹› With sprocket.

‹› Do not disassemble.

2

Exhaust camshaft sprocket

‹› Not pressed on the camshaft.

‹› When removing, pry off lightly if necessary.

3

Cylinder head

4

Tensioning rail

‹› For the timing chain tensioner.

‹› Secured to the cylinder blocks

‹› Lubricate the pin before installing.

5

Double wheel sprocket

‹› Securing, refer to --> [ Oil Pump Drive Chain Assembly Overview ] See: Engine Lubrication/Oil Pump/Service and Repair/Oil Pump Drive
