Timing Chain: Service and Repair

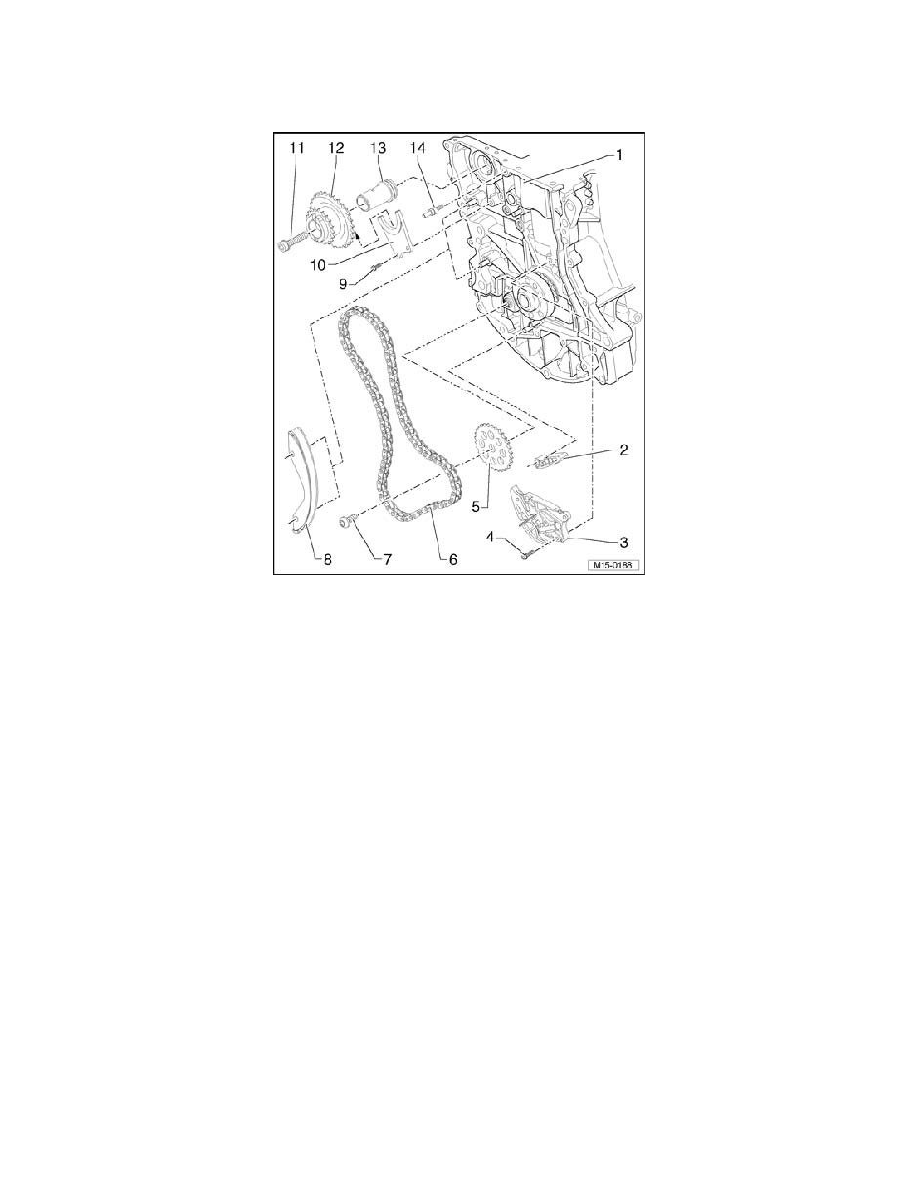

Timing Mechanism Drive Chain Assembly Overview

Timing Mechanism Drive Chain Assembly Overview

1 -

Cylinder block

2 -

Guide rail

^

Secured on upper section of oil pan

^

Oil before installing pin

3 -

Chain tensioner

^

Secure with Locking Pin T10115

4 -

10 Nm

5 -

Chain sprocket of oil pump

6 -

Timing Mechanism Drive Chain

^

Beginning with model year 2008 the roller chain has been changed to a tooth chain.

^

Removing:

^

Remove engine.

^

Remove control housing cover.

^

Remove timing chain.

^

Remove chain tensioner.

^

Mark direction of travel.

^

Note when installing:

^

Place on in original direction of travel.

^

Chain must lie correctly in tensioning and glide tracks.

7 -

20 Nm plus an additional 90° ( / 4 turn)

^

Replace

8 -

Guide rail

^

Oil before installing pin

9 -

10 Nm
