Timing Cover: Service and Repair
Timing Housing Cover

Timing Housing Cover

Special tools, testers and auxiliary items required

^

Torque wrench V.A.G 1331

^

Torque wrench V.A.G 1332

^

Hand drill with plastic brush attachment

^

Protective glasses

^

Silicone sealant D 174 003 A2

Removing

^

Engine removed, transmission disconnected from flange

-

Remove chain case cover.

-

Remove flywheel or drive plate and remove sensor wheel for Engine Speed (RPM) Sensor G28 from crankshaft.

-

Remove cylinder head.

-

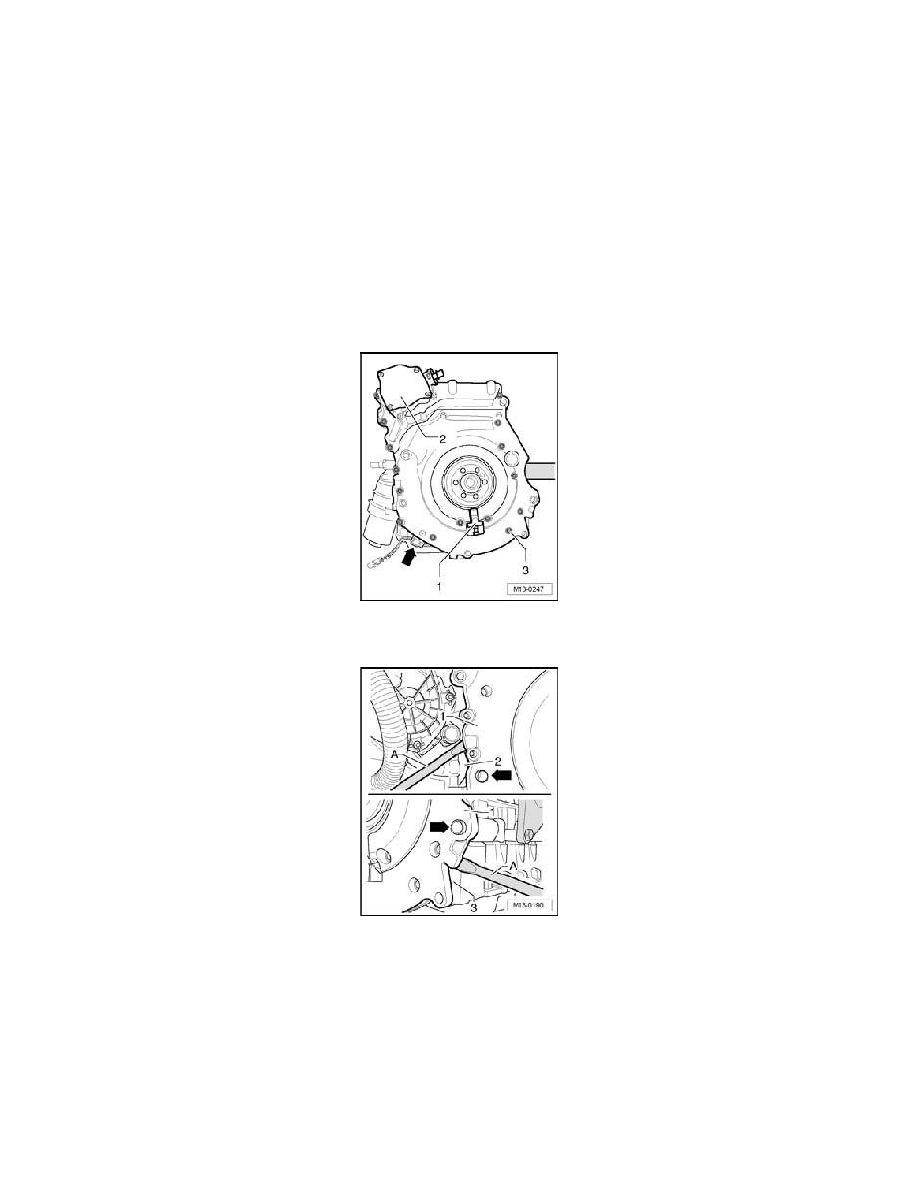

Disengage wiring harness - arrow - and remove Engine Speed (RPM) Sensor G28 - 1 - and vacuum pump - 2 -.

^

Remove bolts - 3 -.

-

Press off control housing cover - 1 - from cylinder block - 2 - or from upper section of oil pan - 3 - at positions designated at top and bottom using
a suitable screwdriver - A -.

-

Start in area of alignment bushings - arrows -.

Note: Make sure sealing surfaces are not damaged.

-

Drive out sealing ring with control housing cover removed.

Installing

CAUTION! To prevent injuries from shavings, wear protective goggles and protective clothing.
