Replace if damaged

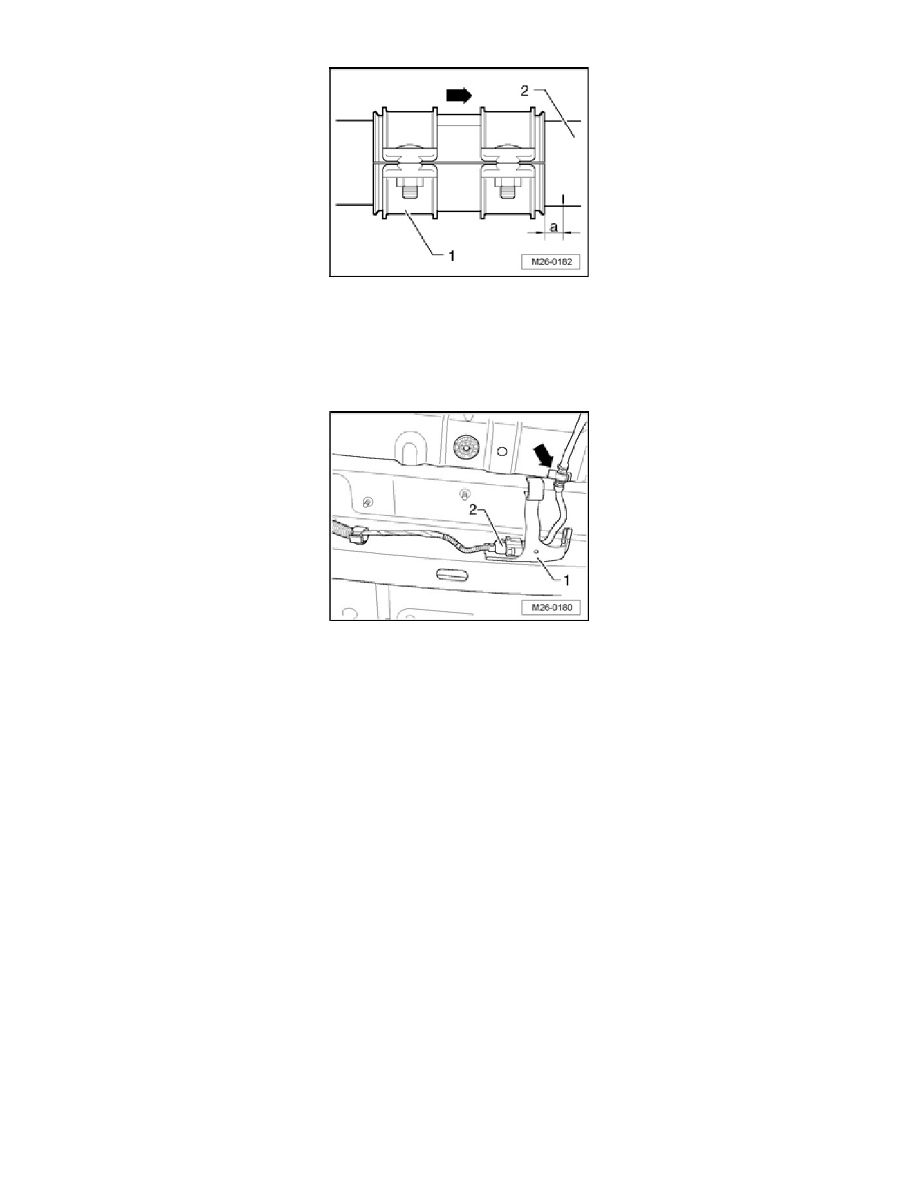

Installation position of clamp

-

Arrow - points in direction of travel.

-

Align clamp - 1 - to marking on catalytic converter - 2 -.

-

- a - = 5 mm

Mounting bolts must not project beyond lower edge of clamp.

Harness connector for oxygen sensor - installation position

Harness connector is located at right on vehicle floor under cover.

1. Bracket
2. Harness connector for Oxygen Sensor (O2S) Behind Three Way Catalytic Converter (TWC) G130, brown
