Exhaust Pipe: Service and Repair

Front Exhaust Pipe with Catalytic Converter

Special tools, testers and auxiliary items required

‹› Torque wrench 5-50 Nm (VAG 1331)

‹› hot bolt paste (G 052 118 A3)

Removing

-

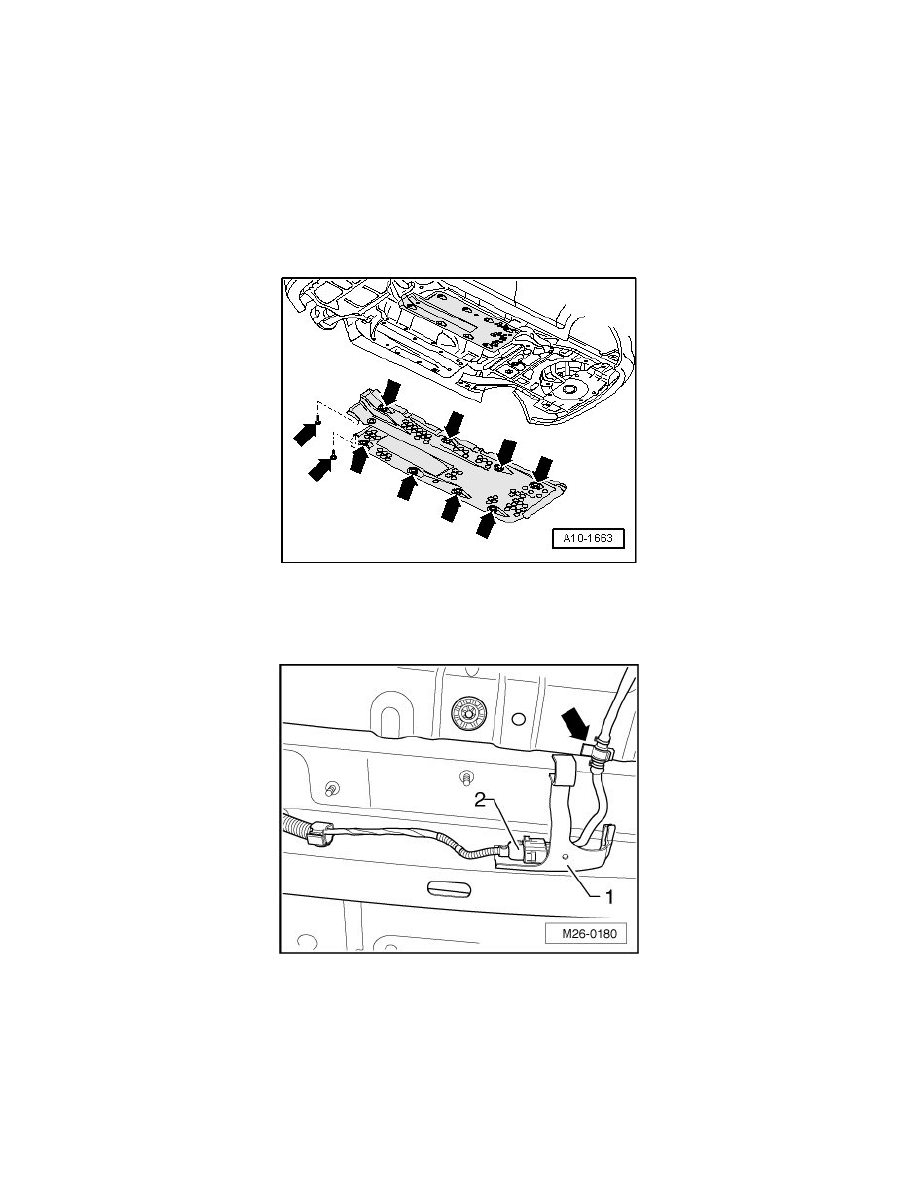

Remove the right underbody trim bolts/nuts - arrows - and trim.

With Engine Codes BGP, BTK and CBTA

-

Unclip the wire - arrow -, remove the wire from the bracket - 1 - and disconnect the electrical connector -  2 - for the Oxygen Sensor (O2S)
behind Three Way Catalytic Converter (TWC).

With Engine Codes BGQ and CBUA

-

Unclip the wires - arrows -, remove the wire from the bracket - 2 - and disconnect the electrical connectors -  1 - for the O2S behind TWC and - 3
- for O2S - center TWC, Bank 1.
