Muffler: Service and Repair
Middle and Rear Mufflers, Separating and Connecting

Middle and Rear Mufflers, Separating and Connecting

‹› A separating point has been provided in the connecting pipe for individual replacement of the center or rear muffler.

‹› The separating point is marked by depressions around the circumference of the exhaust pipe.

Special tools, testers and auxiliary items required

‹› Body repair saw (VAG 1523A) or

‹› Chain pipe cutter (VAS 6254)

‹› Protective eyewear

Separating

CAUTION!
To prevent injuries from metal shavings, wear protective goggles and protective clothing.

-

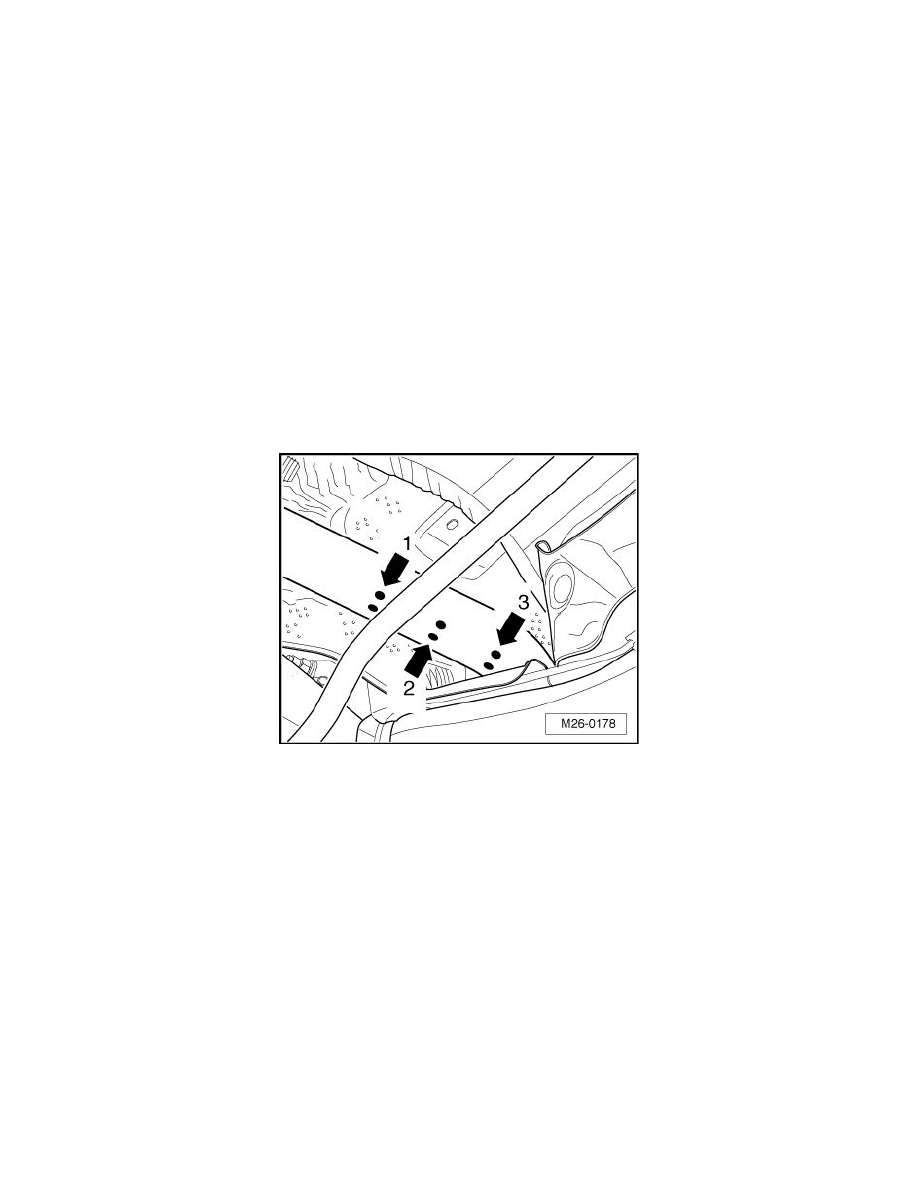

Cut the exhaust pipe at the separation point - arrow 2 - e.g. using the (VAG 1523A) at a right angle.

Connecting

‹› A second mechanic is required for installing the repair clamp.

-

Secure the center muffler in the mountings. The front clamp remains loosely connected to the pipes.

-

Align the rear muffler horizontally and hold it in this position.

-

Position the repair clamp at the side markings - arrow 1  - and - arrow 3 -.

-

Position the repair clamp - A - as shown and tighten it to 25 Nm.
