‹› Position of air flow door must not be changed.

-

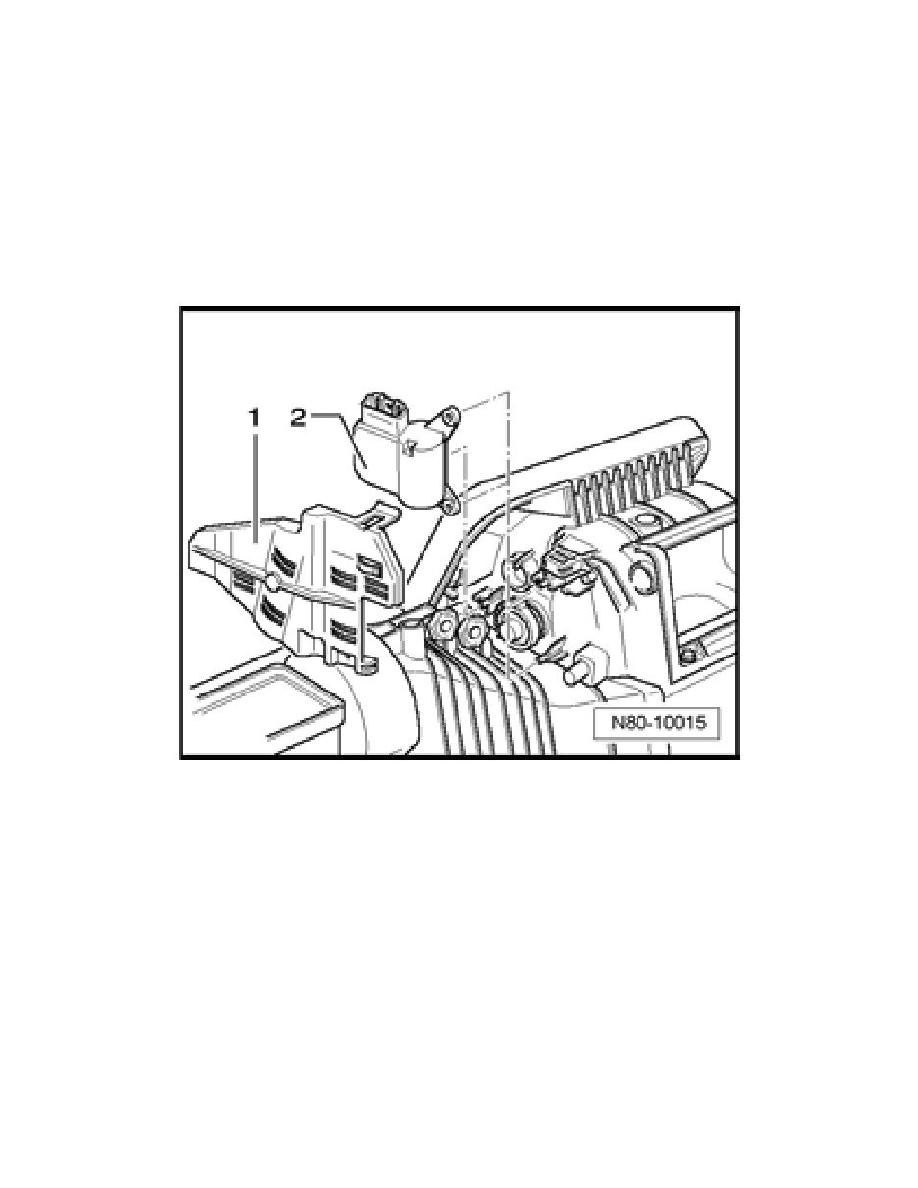

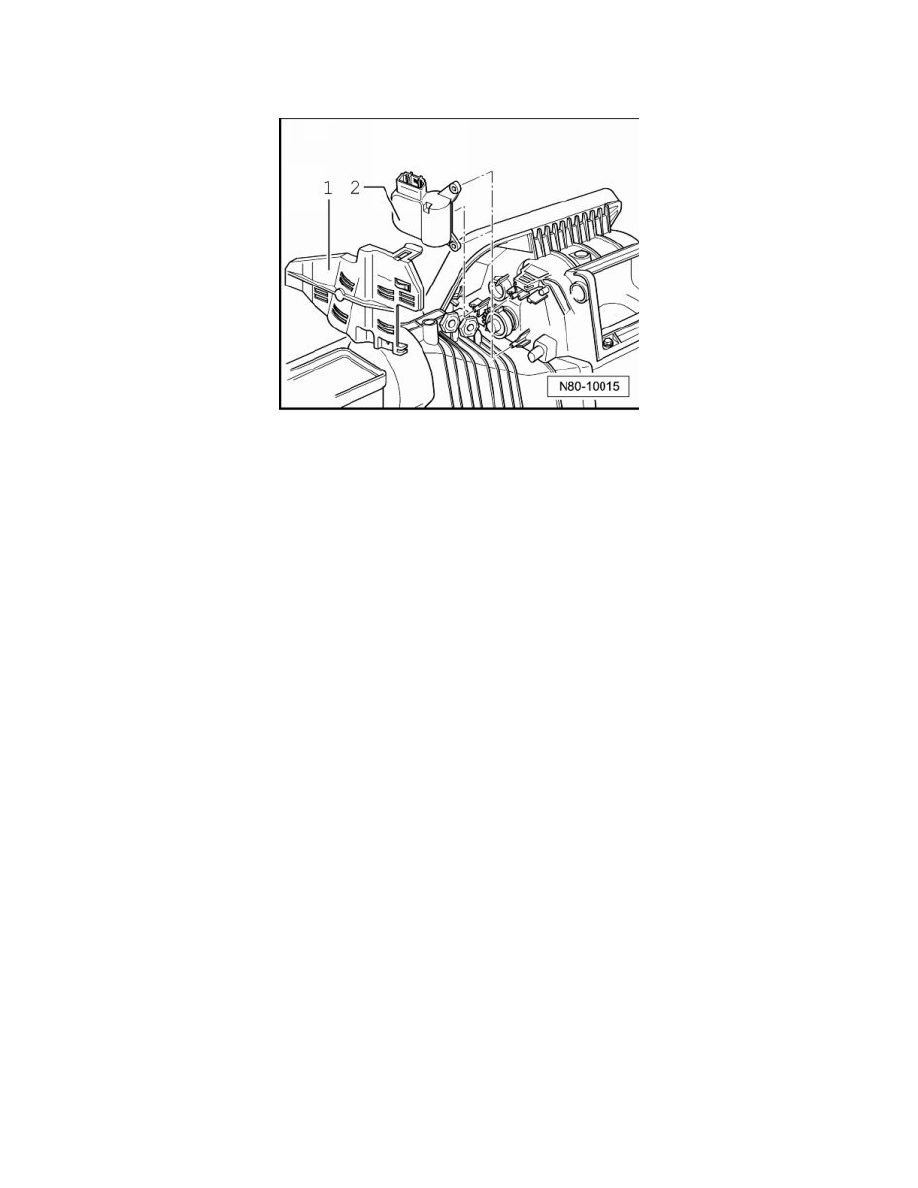

Remove cover - 1 -.

-

Remove Fresh/Recirculating Air Door Motor (V154) --> [ Fresh/Recirculating Air ].

-

Disconnect electrical connection from motor - 2 -.

-

Remove motor - 2 -.

Installing

Install in reverse order of removal, noting the following.

‹› After installing, check motor/door function.

‹› Initiate "Basic Setting" function using Vehicle Diagnostic, Testing and Information System (VAS 5051/5052) in operating mode "Guided Fault

Finding" --> [ Climatronic Components, Checking and Adjusting ] See: Testing and Inspection/Component Tests and General
Diagnostics/Climatronic Components, Checking and Adjusting.

Defroster

Defroster

Removing

CAUTION!
‹› Switch off all electrical consumers.

‹› Switch ignition off and remove ignition key.

-

Remove driver's storage compartment.

-

Remove left footwell air vent --> [ Left Footwell Air Vent ] See: Air Register/Service and Repair/Instrument Panel Vents.

-

Remove bracket --> [ 11 Bracket ] See: Housing Assembly HVAC/Service and Repair/Removal and Replacement/Climatronic Heating and A/C
Unit.

-

Disconnect electrical connection from motor - 2 -.
