Housing Assembly HVAC: Removal and Replacement

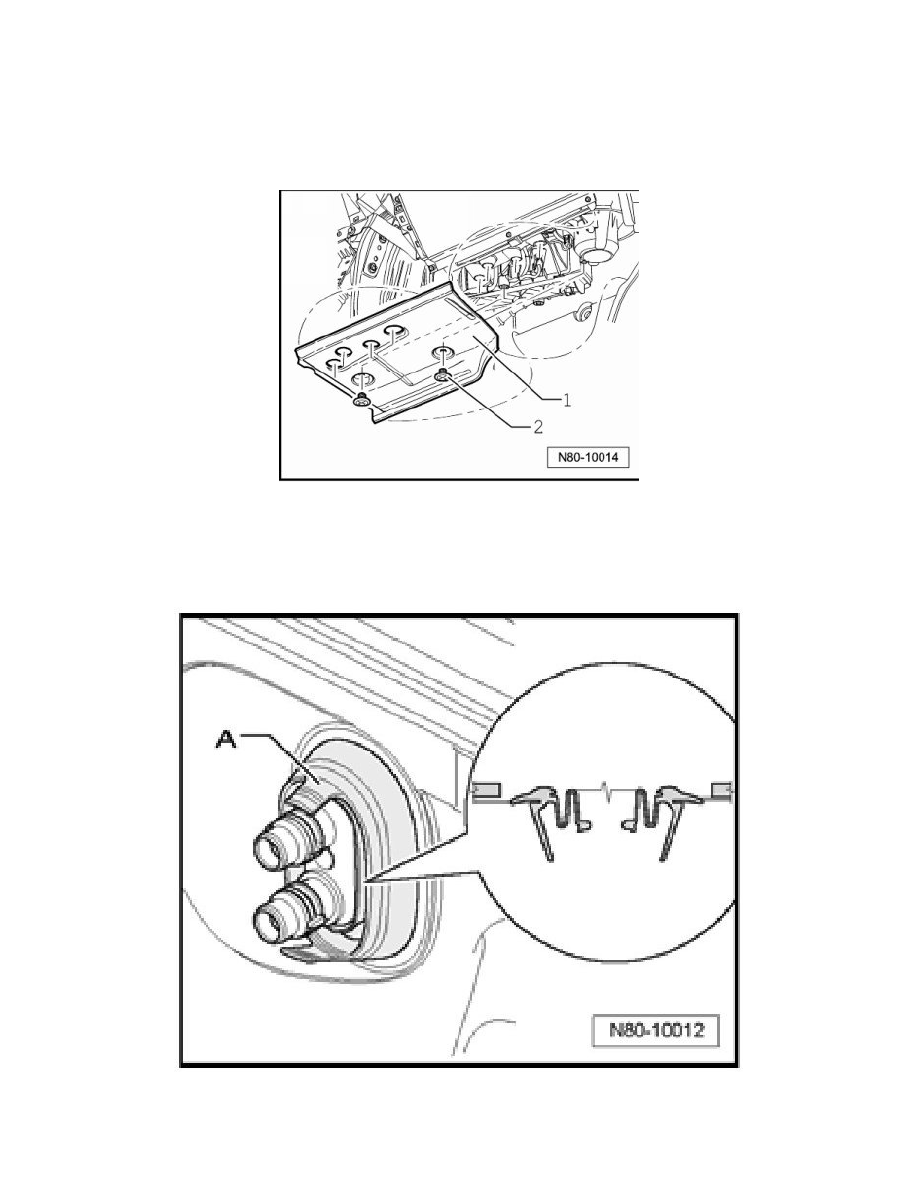

Heating and Ventilation Unit Partition

Heating and Ventilation Unit Partition

Heating and Ventilation Unit Partition

-

Remove screws - 2 - and partition - 1 -.

Heating and Ventilation Unit Seal At Bulkhead, Installation Position

Heating And Ventilation Unit Seal At Bulkhead, Installation Position

-

First install seal - A - on bulkhead, then engage on heater core.

NOTE:  To prevent ingress of water into vehicle interior, note installation position.
