‹› For the generator and coolant pump ribbed belt.

‹› Do not remove the idler pulley wheel from the bracket.

20

Bolt, 40 Nm + 90° (1/4 turn) additional turn

21

Engine mount

22

Bushing

‹› Quantity: 2

23

Accessory bracket

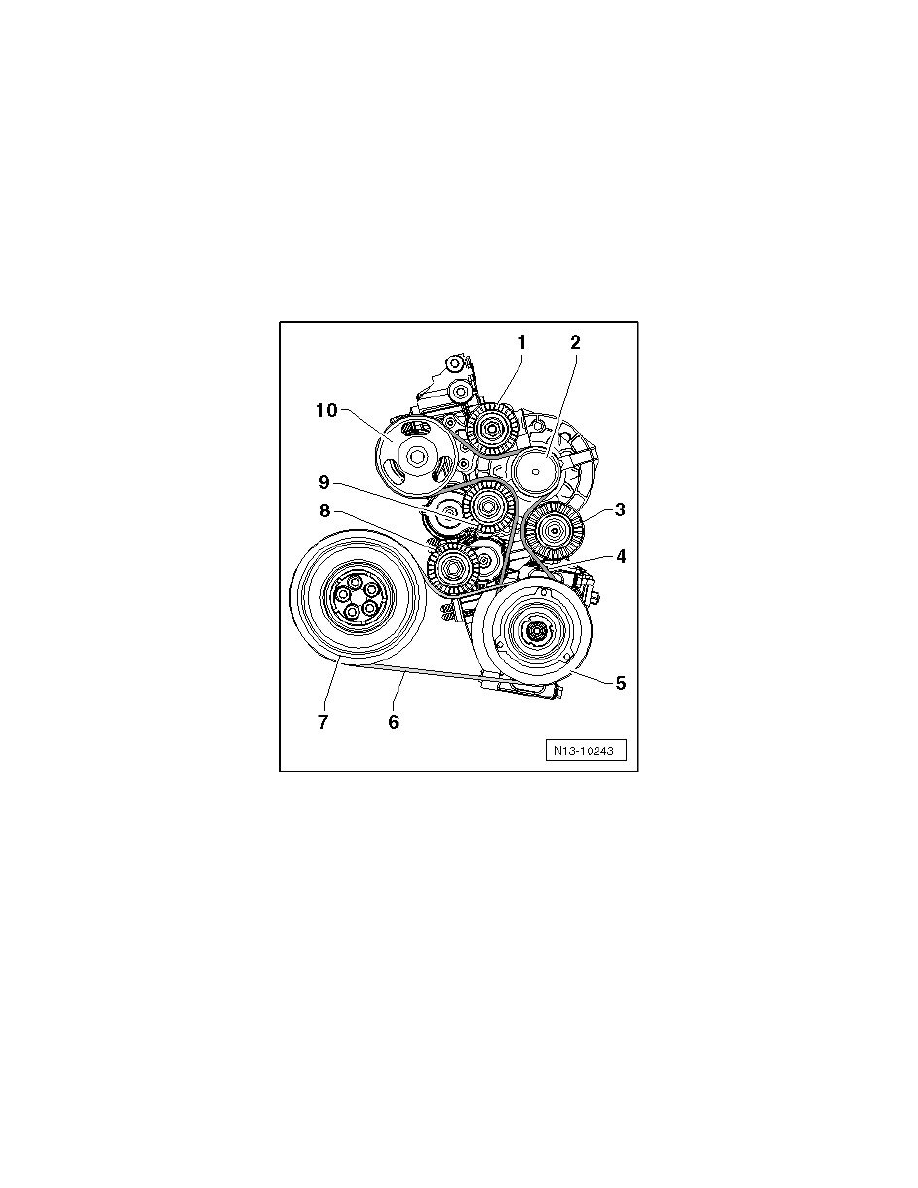

Ribbed Belt Routing

1. Upper idler pulley

2. Generator pulley

3. Lower idler pulley

4. Ribbed belt for generator and coolant pump

5. A/C compressor pulley

6. A/C compressor ribbed belt

7. Crankshaft pulley

8. A/C compressor belt tensioner

9. Generator and coolant pump belt tensioner

10. Coolant pump pulley
