NOTE:
-

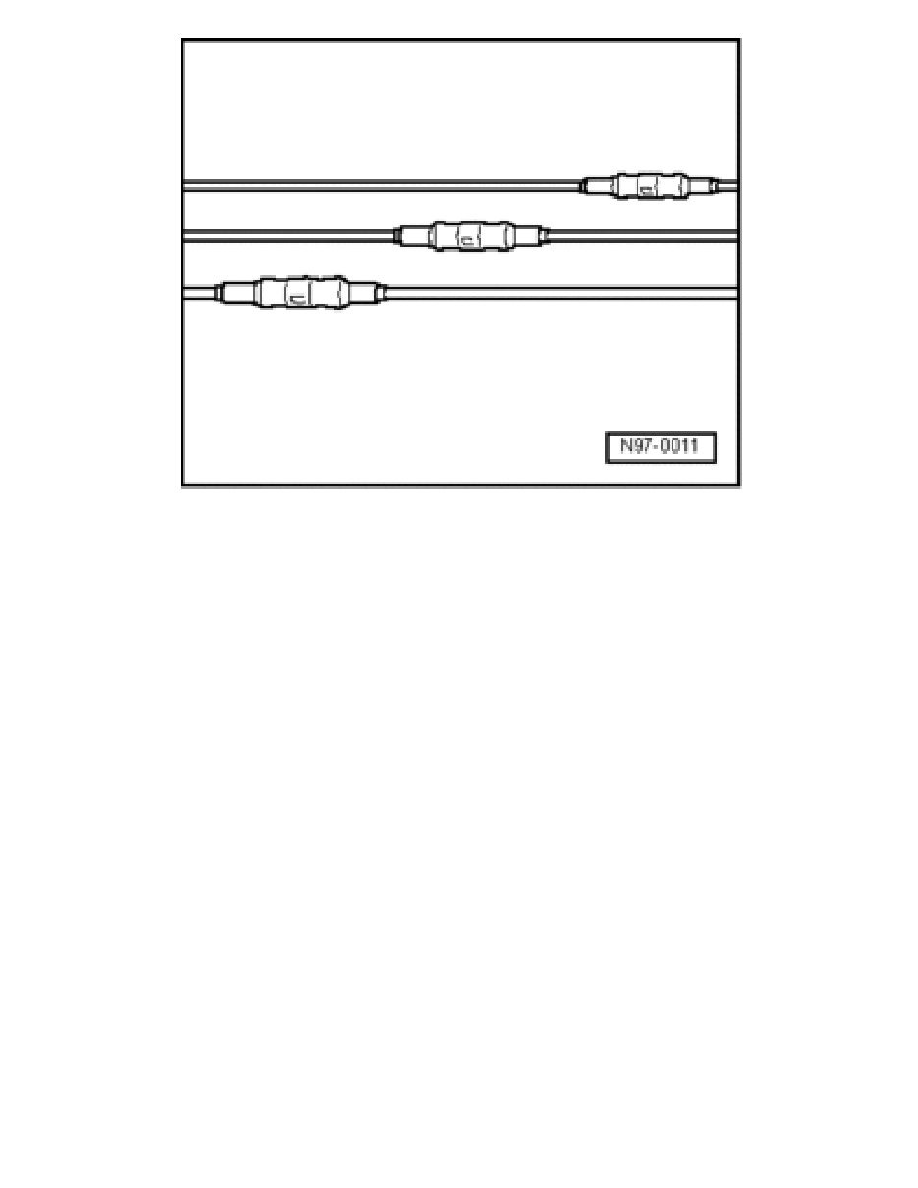

Make sure that crimp connections do not lie directly next to each other when several wires need to be repaired. Arrange crimp connections at a
slight offset so that the circumference of the wiring harness does not become too large.

-

In the event the repair point was previous taped, this point must be taped anew with yellow insulating tape after repairs.

-

Secure the repaired wiring harness if necessary with a cable tie to prevent flapping noises while driving.

Contacts In Contact Housing, Repairing

Contacts In Contact Housing, Repairing

-

First, open or release if necessary the secondary lock of the contact housing.
